#61 Shnob

Shnob

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 465
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 13 Март 2020 - 01:08

Ну значит, точно хорошо, что озадачилась.  8) Определиться бы теперь, что с этим делать в итоге?  :biggrin:  Самой докрашивать новый? Заказывать из алюминия? Нержавейки?
Не хочется опять ржавое.

Как писал ранее. Основная проблема ржавчины это условия хранения труб. Обработать можно преобразователем, но с большой вероятностью останется какое-нибудь место, которое начнёт ржаветь со временем.
В качестве совета я бы порекомендовал подъехать на металлобазу и своими глазами увидеть нужные трубы. Если они на момент продажи будут с оранжевым налётом, разворачиваться и ехать на следующую базу. Если же трубы будут тёмного (практически черного) цвета по всей длине, то договариваться чтобы изготовитель каркаса брал материал в нужном месте.
Перед покраской зачистить полностью все швы до зеркальной поверхности и только потом красить. И будет неубиваемая вещь, а не ржавчина через два года.

#62 Shnob

Shnob

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 465
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 13 Март 2020 - 01:25

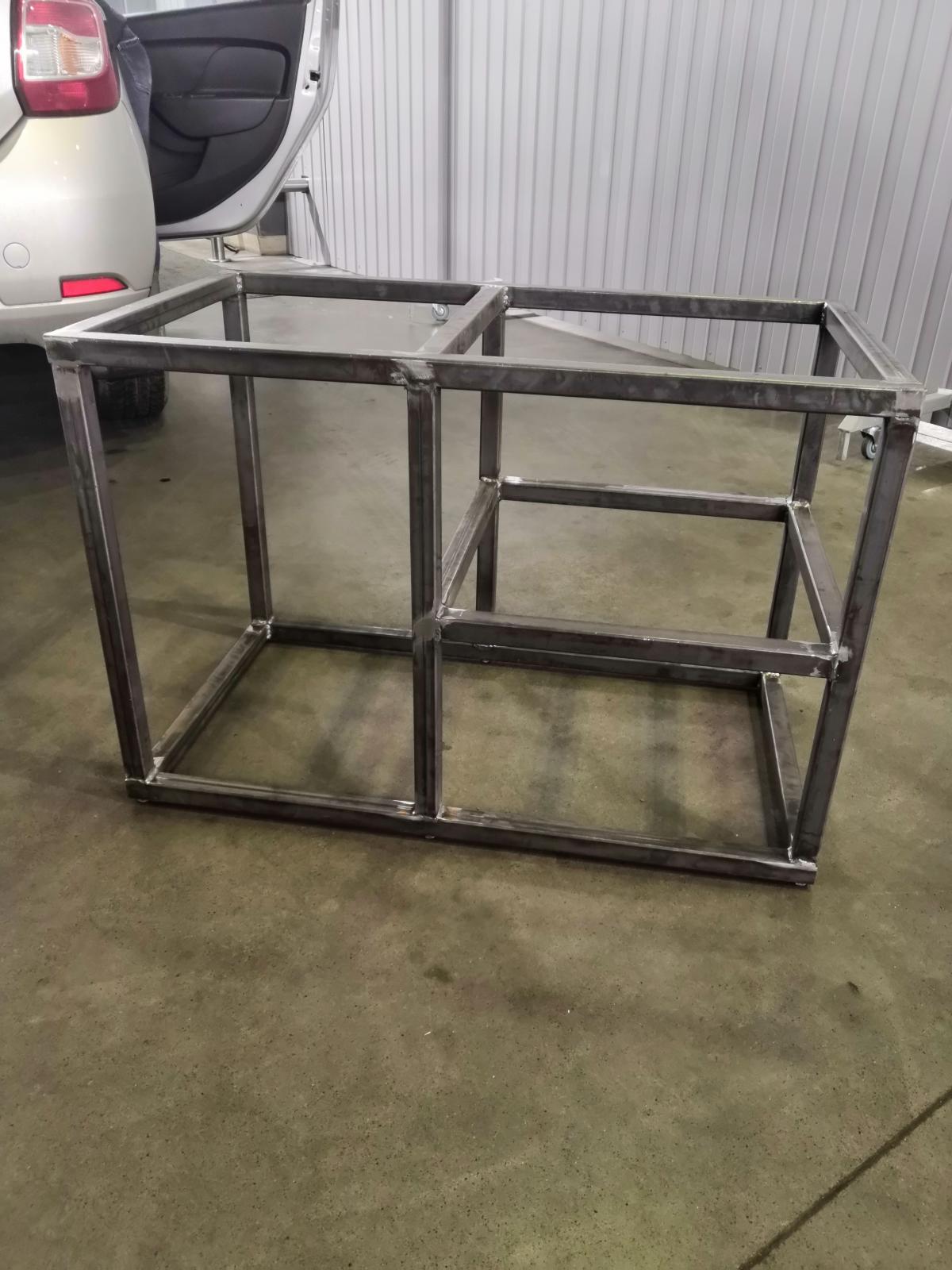

Для наглядности несколько фото, сделанных в процессе зачистки сварных швов.

Сама труба вообще еще ничем не обработана. Можно обратить внимание какой цвет её поверхности. На всем каркасе есть два локальных места с оранжевой пылью, которые были стерты сухой тряпкой и далее после окончательной зачистки швов весь каркас был обработан преобразователем. С уверенностью могу сказать, что каркас прослужит долго, если во внутренние полости не будет попадать вода.




  • Полина Родионова это нравится

#63 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 282
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 13 Март 2020 - 09:39

   Даже  ржавые  трубы,  заботливо  протёртые  промасленной  тряпочкой,   имеют

приятный  бархатно - чёрный  цвет...   :)



#64 Shnob

Shnob

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 465
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 13 Март 2020 - 10:45

Промасленная тряпочка не уберёт результат месячного или больше нахождения труб на улице

#65 FinnG

FinnG

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 9 534
  • Меня зовут:Олег
  • Откуда:56.094705, 37.511387. Дмитровский р-н, дер. Сухарево

Отправлено 13 Март 2020 - 10:53

Если на трубе нет каверн-вся ржавчина снимается металлической щеткой для УШМ и преобразователем ржавчины. А уж если потом пройти виброшлифмашинкой и обезжиривателем-будет вообще огонь.  У меня в каркасе одна из стоек сделана из трубы, валявшейся под крыльцом лет пять.


  • Shnob это нравится

#66 Jak

Jak

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 913
  • Меня зовут:Александр
  • Откуда:Москва

Отправлено 13 Март 2020 - 11:12

Полина какой у вас размер каркаса? Как раз себе буду просчитывать из нержавейки, ваши размеры тоже попрошу рассчитать.
  • Полина Родионова это нравится

#67 Andrey66

Andrey66

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 282
  • Меня зовут:Андрей
  • Откуда:Саратов

Отправлено 13 Март 2020 - 11:27

Промасленная тряпочка не уберёт результат месячного или больше нахождения труб на улице

    Конечно  не  уберёт....   это  я  к  тому,   что   красиво-чёрная  труба  на  пункте  продажи  - не

обязательно  новая  и  не  ржавая.



Кстати  красил  в  гараже  ворота  краской,   кажется  Хаммерайт,  это  которая  прям  по  ржавчине.

Так  вот,  часть  зачистил  шлифмашинкой  буквально  до  зеркального   блеска,   потом  этот  геморой  мне

надоел  и   оставшееся  покрасил  прям  по  ржавчине  предварительно  просто  обезжирив.

Прошло  уже  года  три,    и  где   красил  по  полированному,  там  краска  держится  хуже  чем  на  ржавом

металле....

Получается   что  в  такой  краске,   преобразователь  ржавчины   делает  из неё  что-то  типа  грунтовки

для  покрытия  и  увеличивает   прочность  сцепления...



#68 Полина Родионова

Полина Родионова

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 9 701
  • Откуда:МО Красногорск

Отправлено 13 Март 2020 - 13:27

Полина какой у вас размер каркаса? Как раз себе буду просчитывать из нержавейки, ваши размеры тоже попрошу рассчитать.



300х85х 100Н каркаса



#69 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 679
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 13 Март 2020 - 14:33

Добавлю немного.
Каркас из алюминиевого профиля имеет право на жизнь. Плюсов просто море.

Полина, если все самому рассчитать,
заказать на soberizavod.ru, то любой мужик с отверткой соберет за некоторое время.

Программа для моделирования :
http://www.may-cad.org/en/p1.htm
Все стандартные профили там есть, как и крепеж.
Есть не только уголки, также скрытый крепеж.
Нарисовать свое и там все размеры в отчете посчитаются и крепеж.
Потом на сайте соберизавод можно все рассчитать.

Модель для примера есть тут:
https://drive.google...ew?usp=drivesdk


  • Полина Родионова, Kostillio, FinnG и еще 1 это нравится

#70 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 679
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 13 Март 2020 - 15:16

Стоимость заказа модели в посте выше составила 9 486


  • Полина Родионова это нравится

#71 Полина Родионова

Полина Родионова

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 9 701
  • Откуда:МО Красногорск

Отправлено 13 Март 2020 - 17:28

Добавлю немного.
Каркас из алюминиевого профиля имеет право на жизнь. Плюсов просто море.

Полина, если все самому рассчитать,
заказать на soberizavod.ru, то любой мужик с отверткой соберет за некоторое время.

Программа для моделирования :
http://www.may-cad.org/en/p1.htm
Все стандартные профили там есть, как и крепеж.
Есть не только уголки, также скрытый крепеж.
Нарисовать свое и там все размеры в отчете посчитаются и крепеж.
Потом на сайте соберизавод можно все рассчитать.

Модель для примера есть тут:
https://drive.google...ew?usp=drivesdk





Стоимость заказа модели в посте выше составила 9 486



Спасибо! Посмотрю.  :)


  • Rtyn это нравится

#72 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 679
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 13 Март 2020 - 19:07

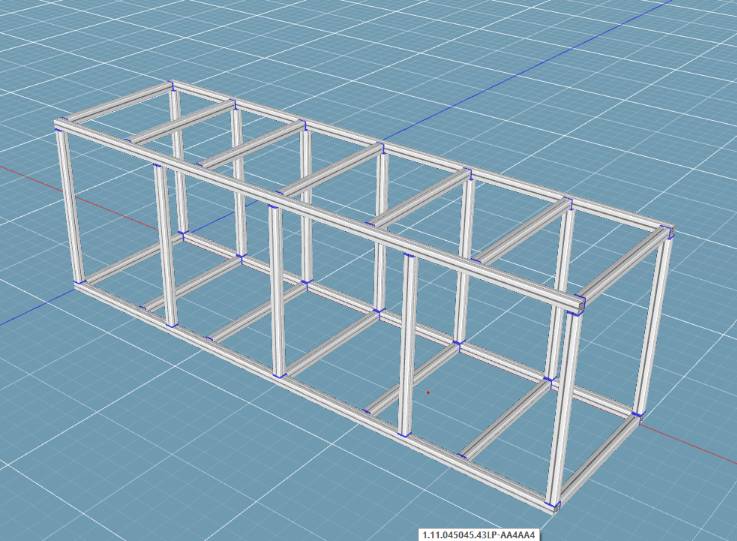

Стало интересно, набросал проект и посчитал. Профиль 45, скрытые соединения.
Файл проекта:
https://drive.google...ew?usp=drivesdk
Таблица раскроя:
https://drive.google...rivesdkdrivesdk

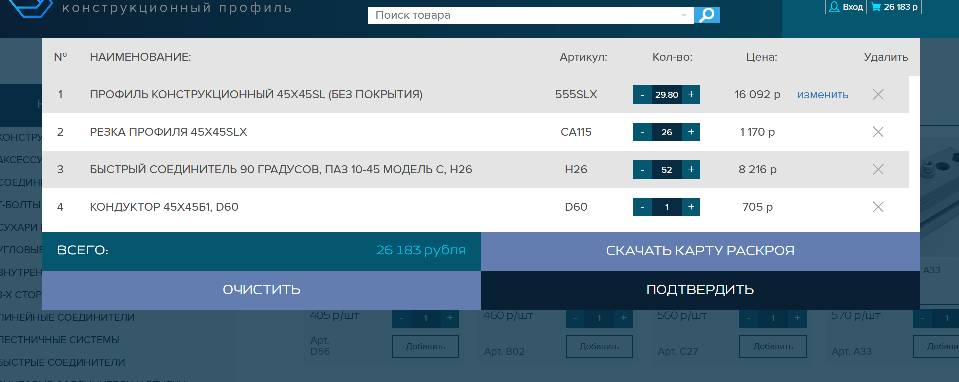

viev-1.jpg Opera Snapshot_2020-03-13_184419_www.soberizavod.ru-1.jpg

Цифра не очень страшная, для такого размера.
Сборщику понадобится два навыка, сверлить отверстия по шаблону и все скрутить.



Плюс еще есть всякие бонусы, можно в пазы профиля вставить листы белого поликарбоната сотового.
Будет изнутри конфеткой выглядеть.

Удивляюсь, как у нас любят мастодонтов варить из стали, которые весят немеряно и пятиэтажку выдержат. Вопрос, зачем?



#73 Jak

Jak

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 913
  • Меня зовут:Александр
  • Откуда:Москва

Отправлено 13 Март 2020 - 21:08

А он без укосин не сложится?

#74 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 679
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 13 Март 2020 - 21:10

А он без укосин не сложится?

А с чего бы?
Можно к стене еще прикрепить.

#75 tuxedo

tuxedo

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 679
  • Меня зовут:Анатолий
  • Откуда:Питер

Отправлено 13 Март 2020 - 21:39

Я не претендую на истину, я набросал за 10 мин. , можно доработать.
Тут знатоков много.
Пытаюсь мысль донести, что необязательно варить монстров.

#76 Gast

Gast

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 241
  • Меня зовут:Alex
  • Откуда:BWL- Германия

Отправлено 13 Март 2020 - 21:42

Для наглядности несколько фото, сделанных в процессе зачистки сварных швов.

Сама труба вообще еще ничем не обработана. Можно обратить внимание какой цвет её поверхности. На всем каркасе есть два локальных места с оранжевой пылью, которые были стерты сухой тряпкой и далее после окончательной зачистки швов весь каркас был обработан преобразователем. С уверенностью могу сказать, что каркас прослужит долго, если во внутренние полости не будет попадать вода.



Заварено позорно, внешние швы не обточены, у меня этот сварщик и 3-го разряда не получил-бы. Ученики варят лучше

И вообще без разницы как хранился материал, главное как обработали перед покраской.


  • prikolno и Евгешка это нравится

#77 tiger33

tiger33

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 921
  • Меня зовут:максим
  • Откуда:Балашиха (Железнодорожный)

Отправлено 13 Март 2020 - 23:38

Стоимость заказа модели в посте выше составила 9 486

можете показать превью каркаса и размеры и под какой аквариум? Что то с программой проблемы.



#78 prikolno

prikolno

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 468
  • Меня зовут:Сергей
  • Откуда:Москва, Печатники

Отправлено 14 Март 2020 - 02:12

Для наглядности несколько фото, сделанных в процессе зачистки сварных швов.
Сама труба вообще еще ничем не обработана. Можно обратить внимание какой цвет её поверхности. На всем каркасе есть два локальных места с оранжевой пылью, которые были стерты сухой тряпкой и далее после окончательной зачистки швов весь каркас был обработан преобразователем. С уверенностью могу сказать, что каркас прослужит долго, если во внутренние полости не будет попадать вода.

Редкостная дрянь, а не сварка! Такого я давно не видел или никогда... Лучше бы электроды бы просто связали в каркас. Это надо в радел- как НЕ должно быть никогда.

#79 Shnob

Shnob

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 465
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 14 Март 2020 - 02:33

Редкостная дрянь, а не сварка! Такого я давно не видел или никогда... Лучше бы электроды бы просто связали в каркас. Это надо в радел- как НЕ должно быть никогда.


Можно узнать какую задачу выполняет сварка? Все сварные соединения не имеют пропусков и проварены по всем периметрам. После зачистки швов каркас по длинам всех сторон имеет ровные плоскости. Визуально неоднородные по толщине швы в процессе изготовления? И как же это отразится на долговечности конструкции, если на выходе получается ровный в трех плоскостях каркас и практически идеальные при прикладывании уровня гранями?

#80 prikolno

prikolno

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 468
  • Меня зовут:Сергей
  • Откуда:Москва, Печатники

Отправлено 14 Март 2020 - 03:11

Извините, но комментировать это *изделие* займёт очень много букв. ИМХО такую работу принимать не стояло бы.
Возможно и геометрия правильная как Вы говорите и т.д и т. п. и возможно искажение фотографии.
но выполнено дилетантом на твёрдую 2 в дневнике. Так дела не делаются.
