Сообщений в теме: 52

[Карен]

Итак, получил я сегодня купленный на Амазоне спектрофотометр. Родной софт для наших целей не годится, пришлось искать сторонний. А там командная строка... короче пока разобрался ночь наступила. Для затравки пара спектров, продолжение завтра будет, (если кому-то это интересно )

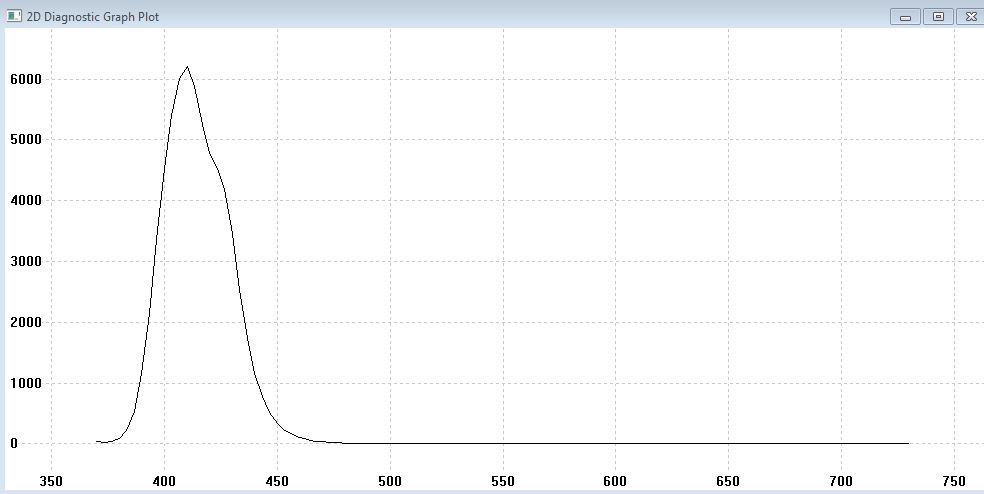

UV канал в сборке ДНК

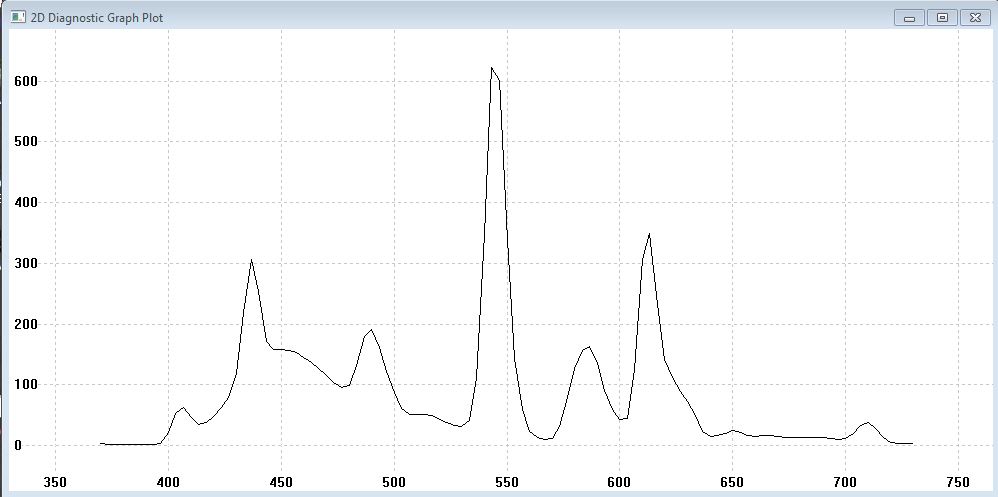

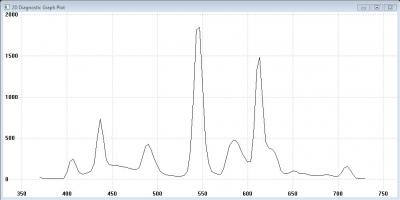

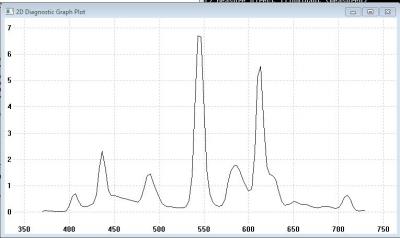

и какая-то Т5 лампа бытовая

[yury88]

А похвастаться? Какую модель купил?

[S_ergey]

Карен, а можешь выложить поканальные спектры при 100% мощности 12х сборки днк, я думаю будет многим полезно и интересно. Да ну и конечно полный спектр сборки при полной мощности.

[DNK]

Конечно интересно, насколько синтетический спектр, который рисует визуализатор спектра, коррелирует с измеренным.

[Карен]

А похвастаться? Какую модель купил?

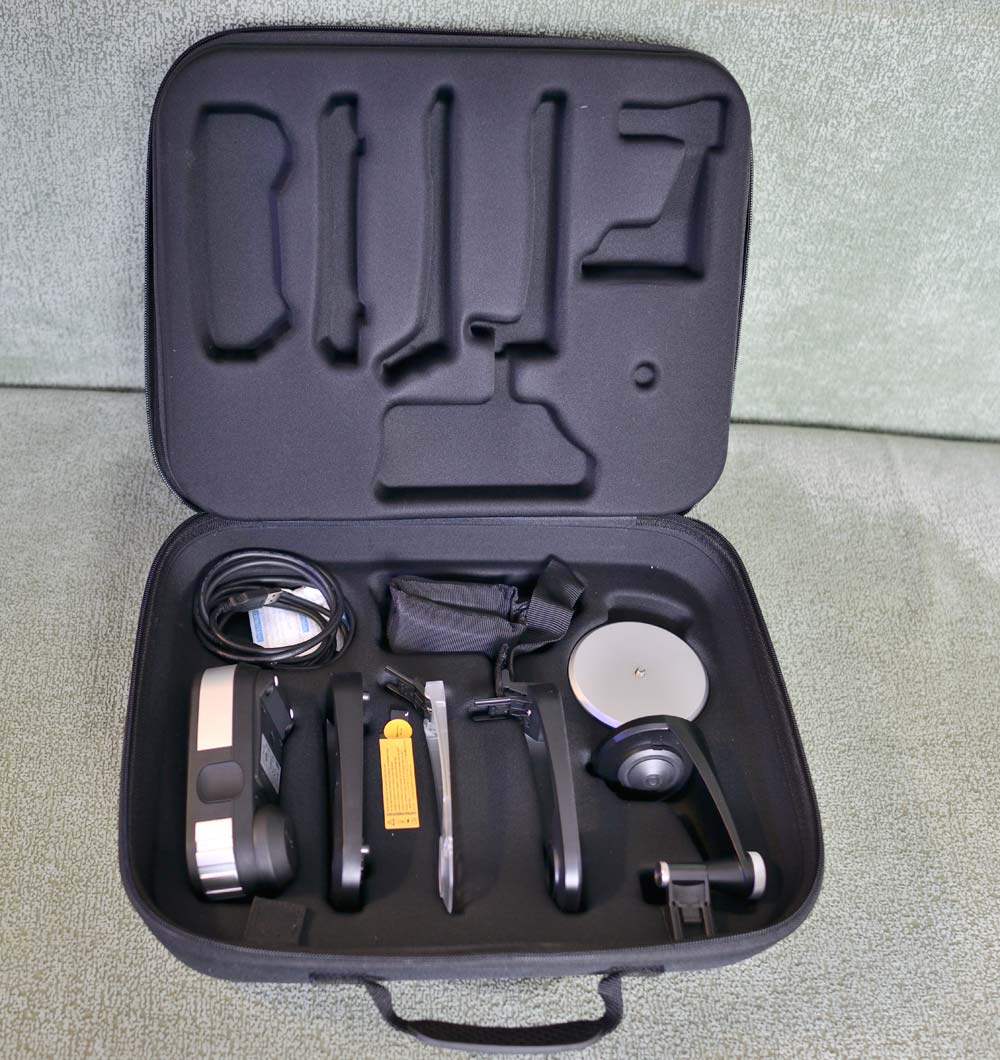

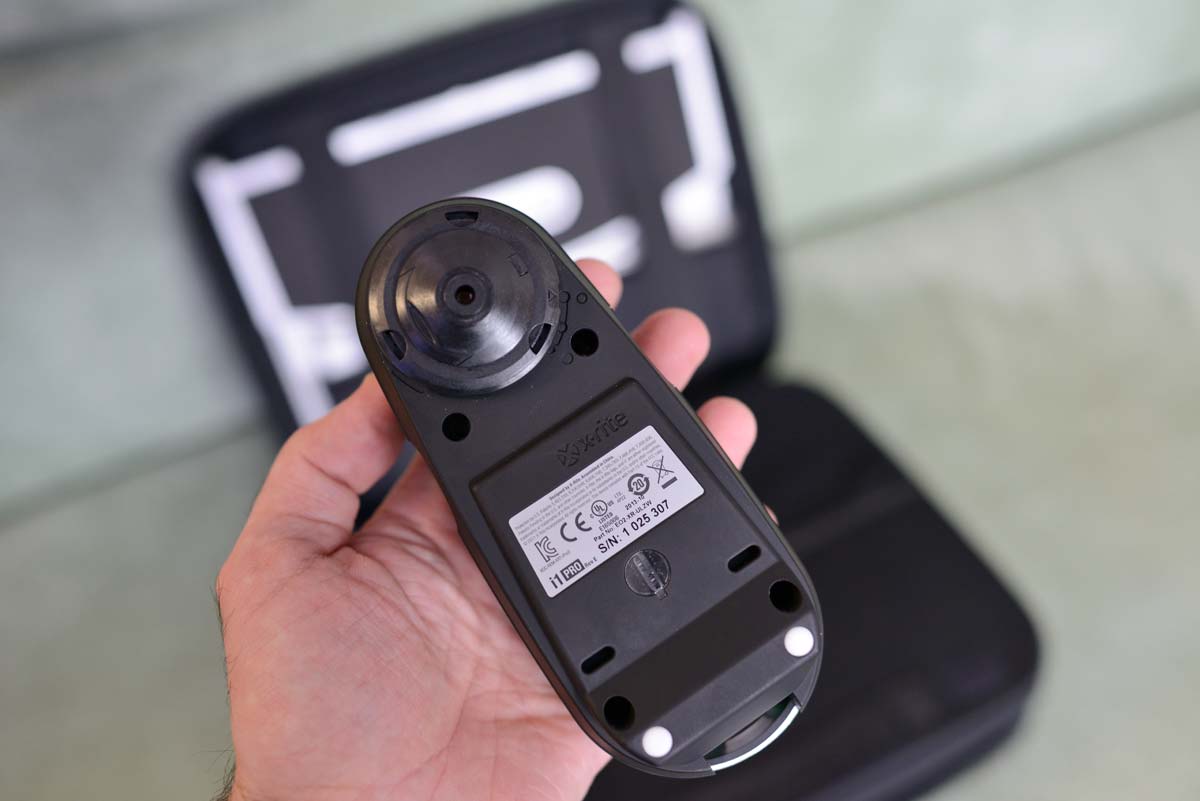

Прибор называется "i1Pro 2" от компании X-Rite. Эта компания выпускает несколько приборов слегка отличающихся названиями: http://www.xritephot.../foto/catalog/3 , при этом, к примеру "i1 Display Pro" за 11 тысяч это колориметр (а не спектрофотометр), спектр он вообще не измеряет. Остальные, спектрофотометры i1Pro 2 также в нескольких вариантах выпускают, с разбросом цен от 40 до 100тыщ руб, но копание в интернете показало, что отличия состоят только в программном обеспечении, сам прибор одинаковый везде, просто в младших моделях некоторые функции заблокированы, причем блокировка работает только для родного (как водится ужасного) софта, а стороннему софту наплевать на все блокировки Поэтому можно брать младшую модель и использовать сторонний софт. Самый дешевый вариант (если исключить БУ) я нашел на Амазоне, там он идет под названием "X-Rite i1Basic Pro 2 EO2BAS": http://www.amazon.co...&keywords=i1pro
Так подробно пишу потому что я сам потратил кучу времени пока разобрался во всем этом маркетинге и путанице в названиях, и чтоб если кому из производителей лед света захочется купить было бы проще выбрать.

Что он может.
Во-первых, его прямое предназначение калибровка мониторов, принтеров, фотокамер и прочие задачи связанные с правильным воспроизведением цвета.
Во-вторых, для наших целей - это настоящий спектрофотометр. Внутри дифракционная пластина раскладывающая свет в спектр, который замеряется линейкой фотодиодов. Производитель заявляет, что диапазон измерения составляет 380 ... 780 нм с шагом 10нм, но сторонний опенсорсный софт имеет режим измерения с шагом 3нм (насколько это соответствует реальному оптическому разрешению не очень понятно, но графики получаются более точными). В моей модели нет УФ фильтра, в некоторых других моделях он есть (что плохо для наших целей).

Прикрепленные изображения

•
•

[Карен]

Итак, замеры. В каких единицах по оси Y (по вертикали) градуировка я пока не разобрался, но это пока значения не имеет, потому что прибор держал над аквариумом (под светильником) в руках и расстояние каждый раз разное получалось, к тому же еще чуть левее - чуть правее под сборкой свет по яркости различается сильно (и по цвету тоже). Поэтому это так сказать не академическое измерение в контролируемых условиях, но для наших целей на данный момент волне показательное. Радует, что спектры диодов похожи на то, что в даташитах (по своей форме, цифры нанометры точно не сравнивал).
Сначала отдельные каналы:

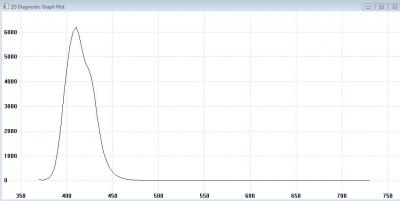

Фиолетовый (UV):

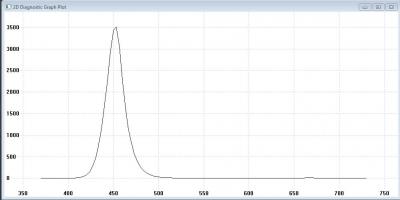

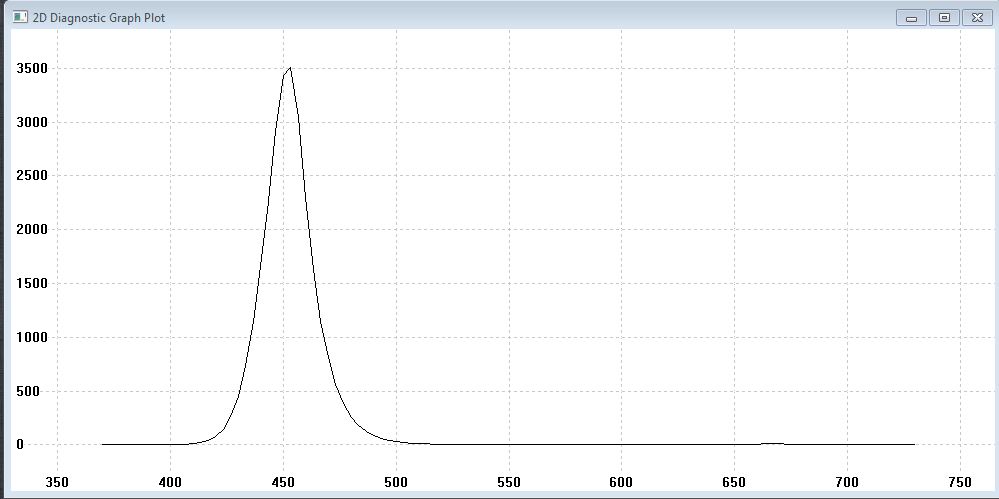

Рояль Блю

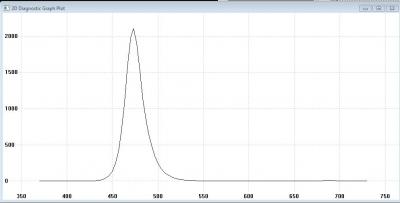

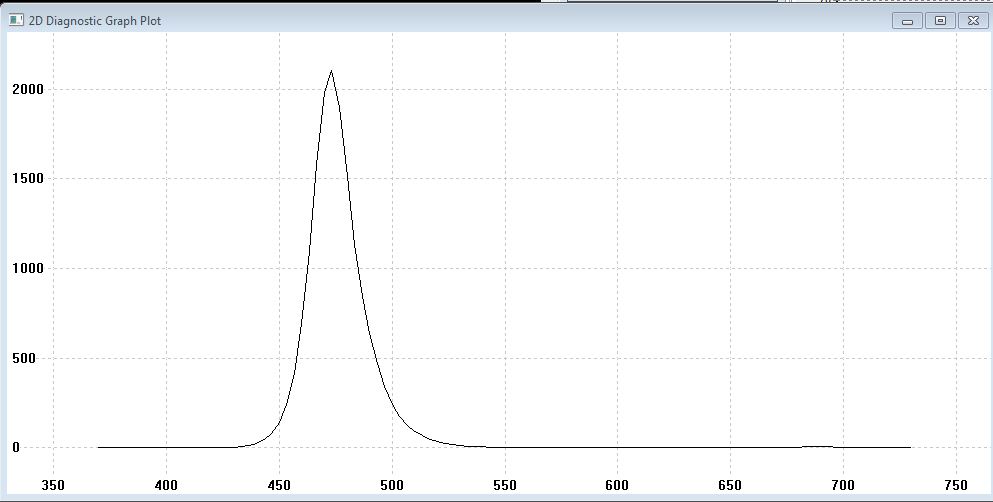

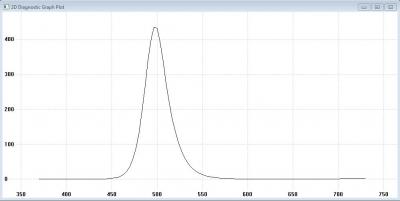

Голубой


Циан

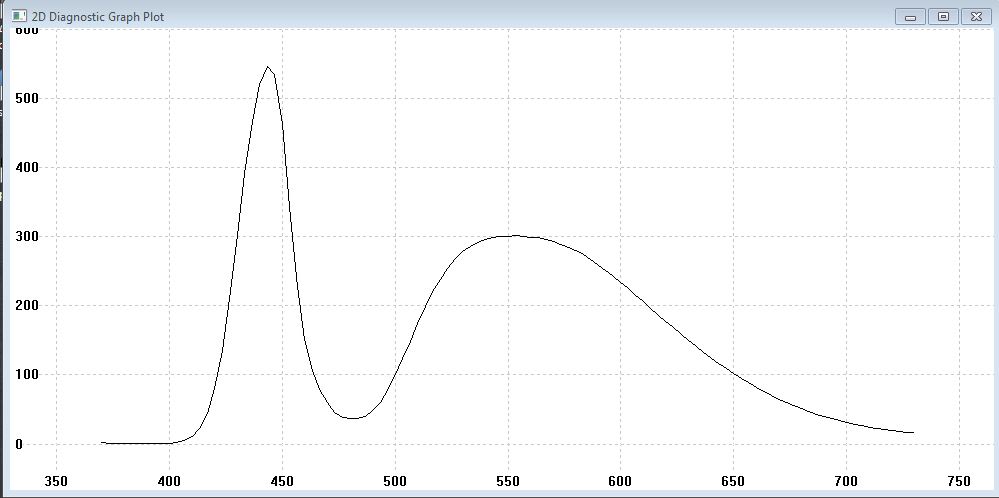

Белый


Оранж (не на сборке, стоит рядом со сборкой отдельный диод)

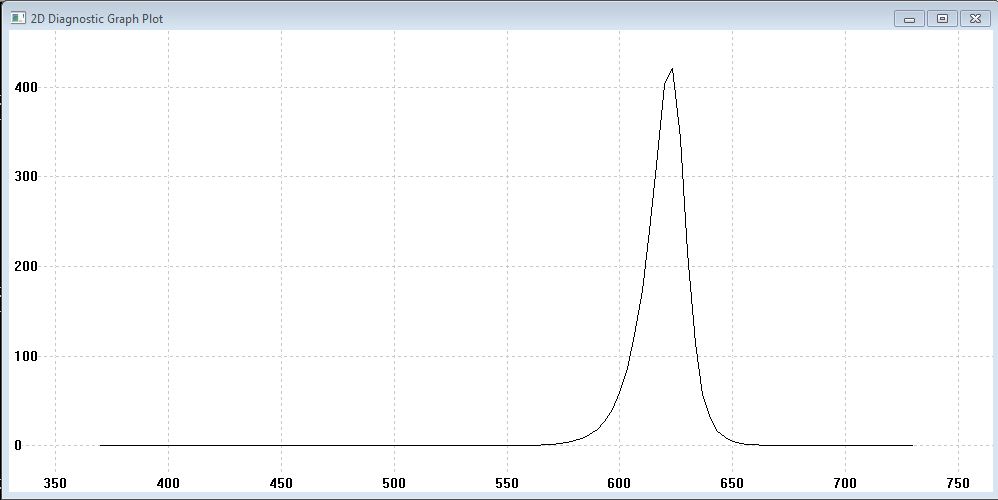

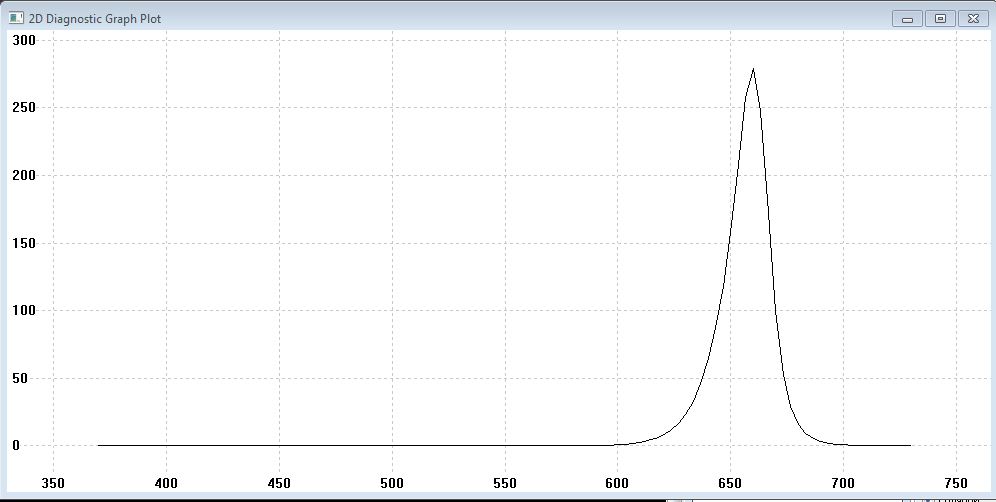

Красный (который на сборке)

[Карен]

Теперь вся сборка целиком.
Несколько замеров подряд слегка двигая измеритель в стороны под светильником. Несмотря на то, что сборки закрыты рассеивателями (Сатинайс) цвет от разных диодов все равно смешивается не вполне, поэтому получаются чуть разные спектры. Возможно надо снять светильник, подвесить к потолку и замерять у пола общее световое пятно для более точного суммарного спектра. Но такой возможности у меня нет сейчас, поэтому все измерения чуть выше поверхности воды (15-20 см от светильника).

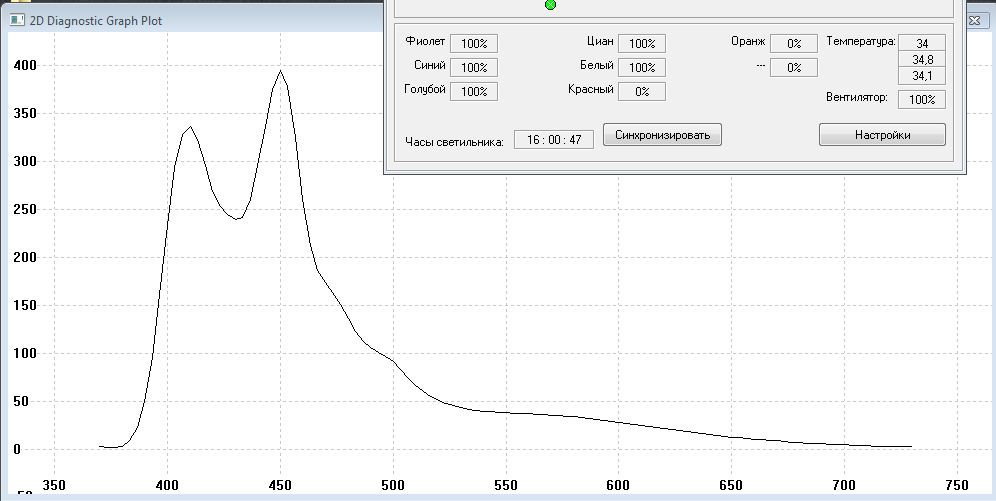

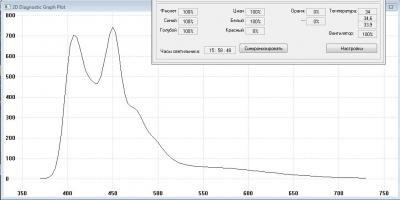

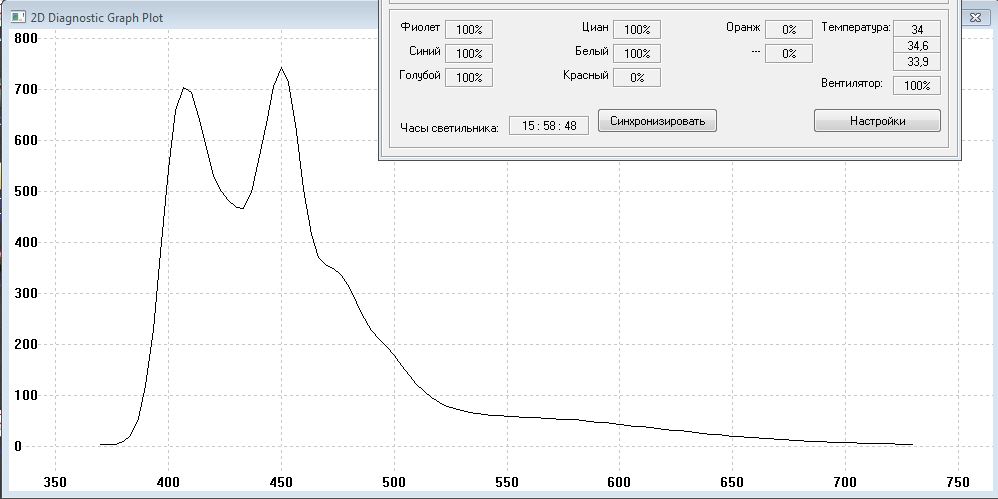

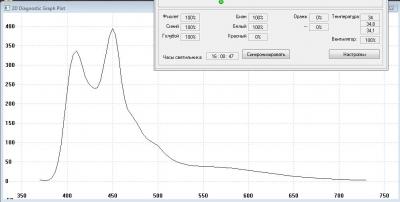

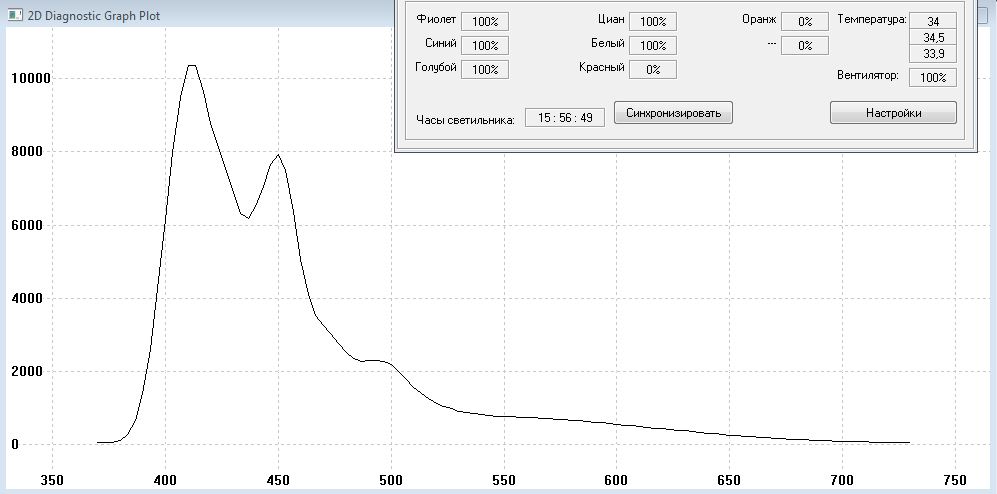

Без красного:

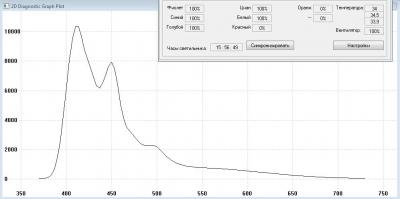

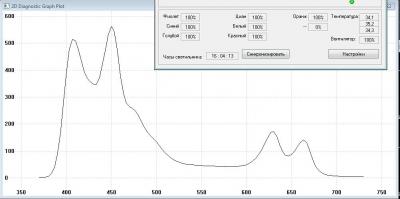

Добавлен красный:

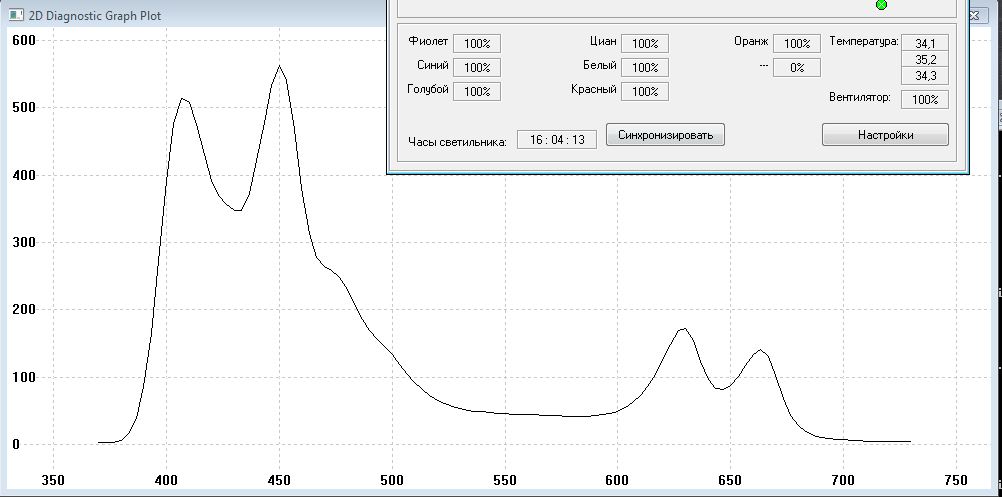

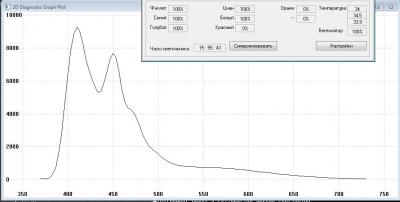

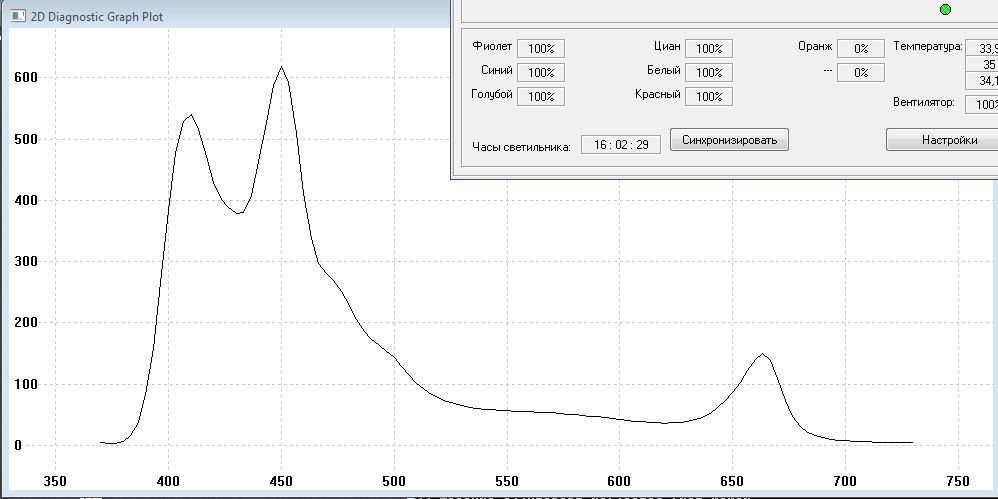

Добавлен красный+оранж

[Карен]

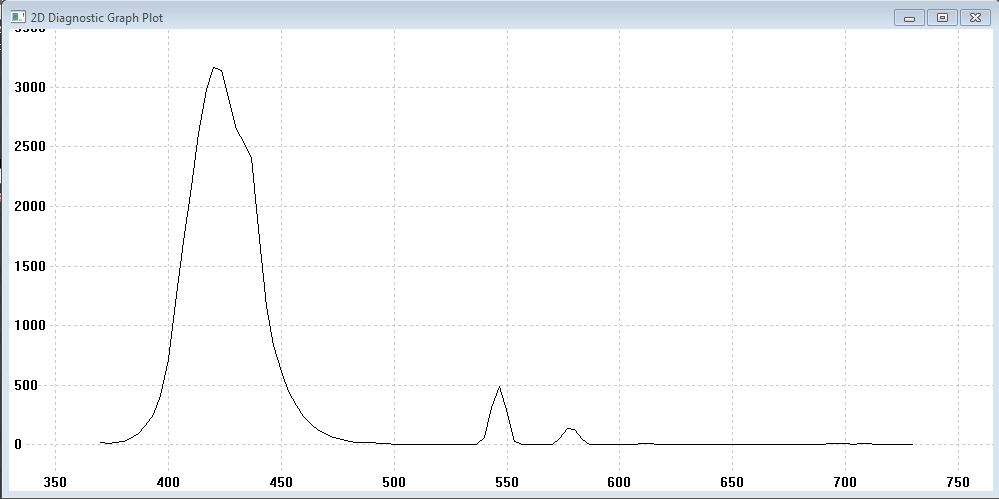

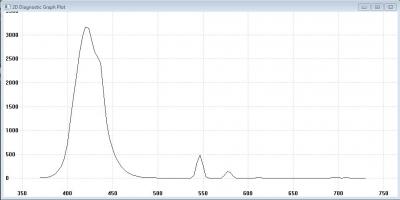

Arcadia Marine Blue 420 Actinic (кстати, вполне приятный спектр )


Osram Dilux L 880 (Написано "Sky White", светит белым, довольно бледная на глаз)

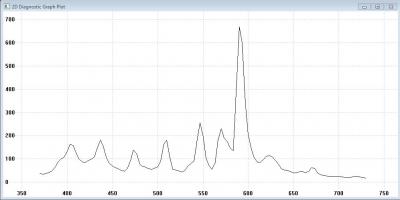

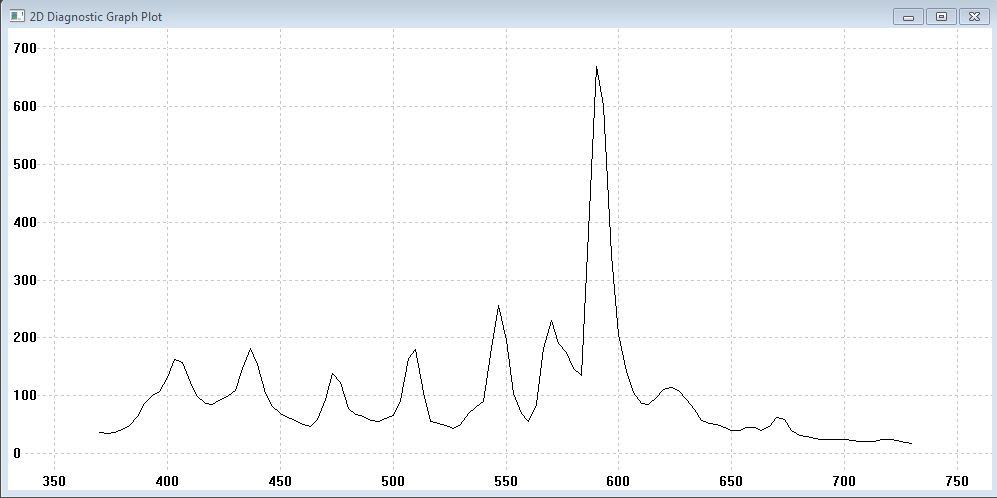

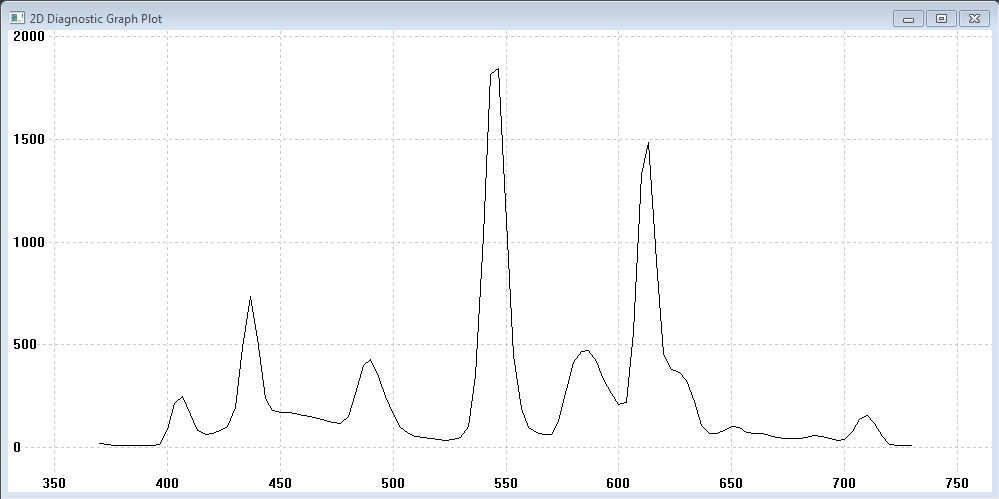

Osram Dilux L 840 (Написано "Cool White", а на деле ярко-желтая, почти как лампа накаливания, ОЧЕНЬ яркая на глаз - на кухне у меня такие на потолке)

[Карен]

Эти спектральные графики залить бы цветным градиентом по спектру. У кого нибудь есть файлик jpg наложить сверху?

[DNK]

Радует, что спектры диодов похожи на то, что в даташитах



Кстати да, это на заметку любителей дешевых диодов - если продавец показывает их спектр, то становится весело



Спасибо, Карен! Ты проделал большую работу по выбору прибора. Я одно время начал было заниматься, но не хватило упорства прожевать все эти нюансы, о которых ты писал.



Взять правильные цвета можно из визуализатора спектра любой сборки, например этой http://reefll.com/in...0&product_id=51

[Карен]

Взять правильные цвета можно из визуализатора спектра любой сборки, например этой http://reefll.com/in...0&product_id=51

Он у меня не работает (Firefox 12.0).

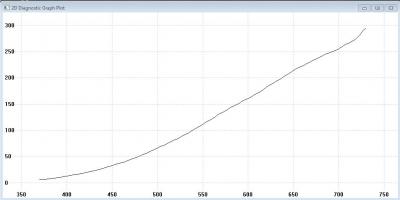

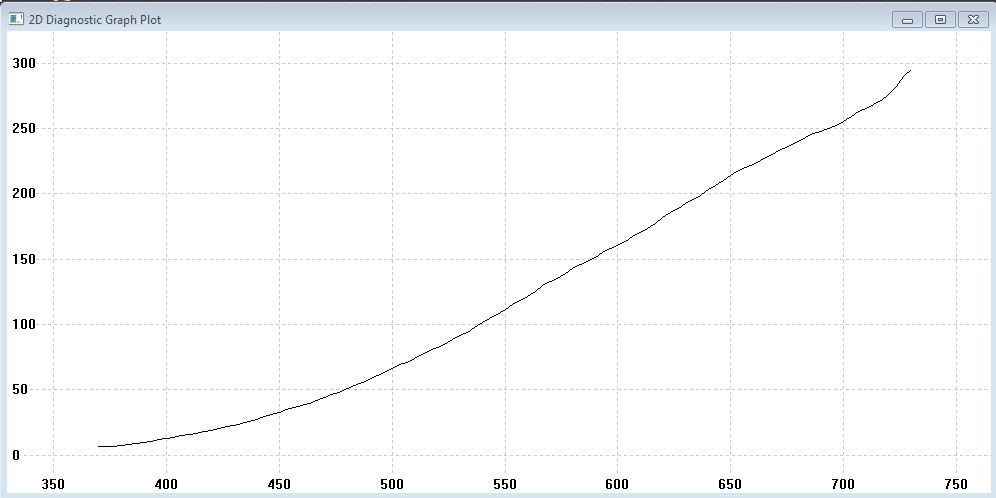

Лампочка накаливания 100 ватт:


Безродная старая МГ лампа Phoenix... кажется позиционировалась как 14000К

[DNK]

Он у меня не работает (Firefox 12.0).



Лови.

[Полина Родионова]

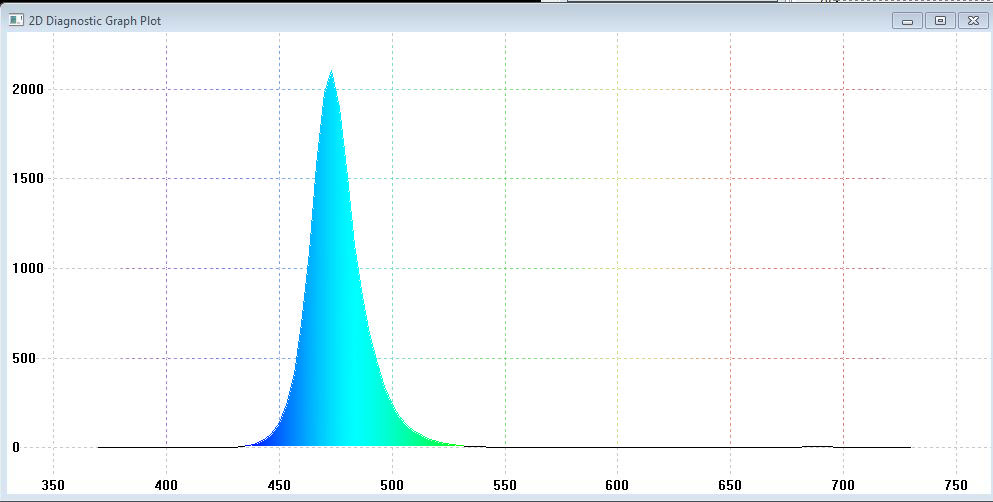

Эти спектральные графики залить бы цветным градиентом по спектру. У кого нибудь есть файлик jpg наложить сверху?



UV канал в сборке ДНК

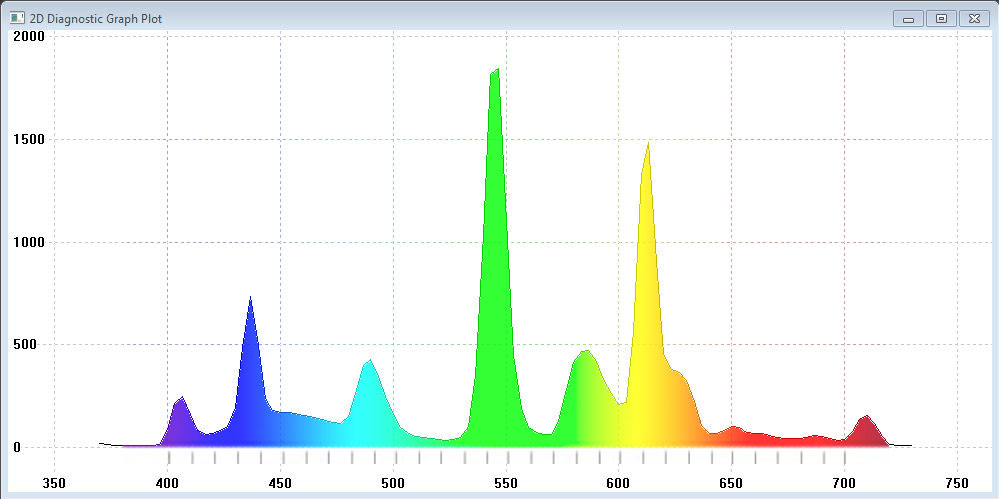

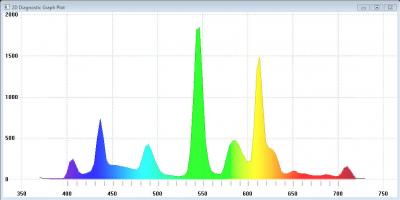

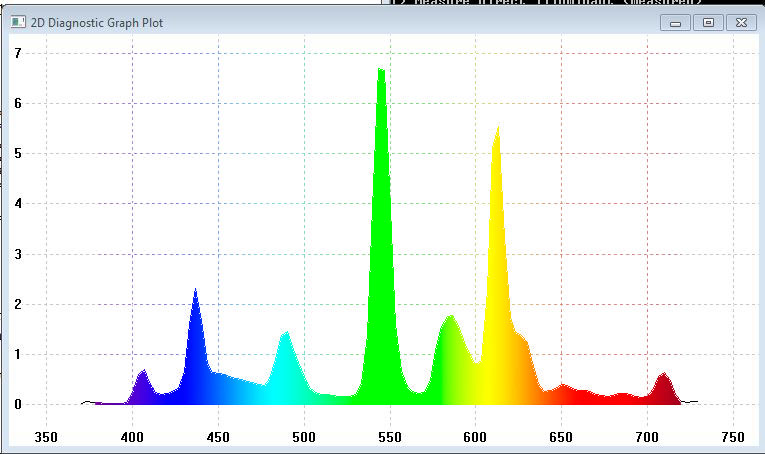

и какая-то Т5 лампа бытовая



Сначала отдельные каналы:

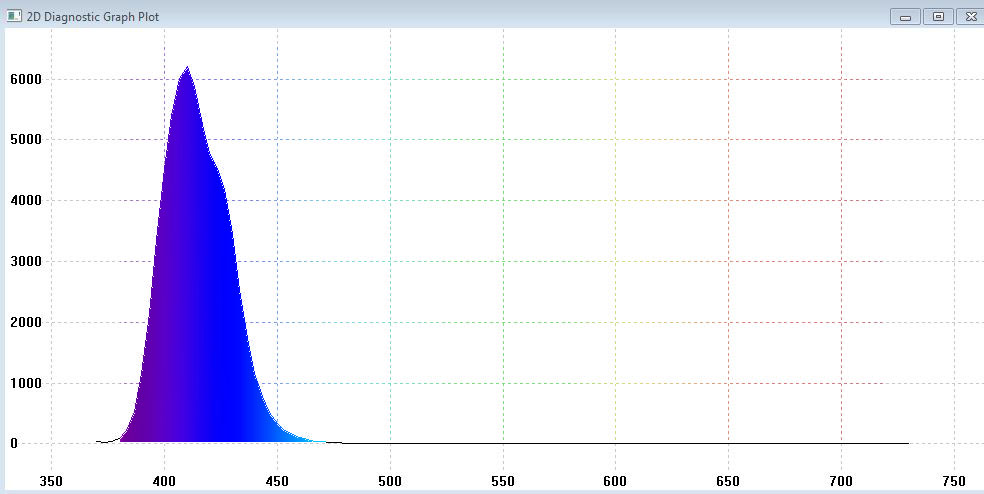

Фиолетовый (UV):

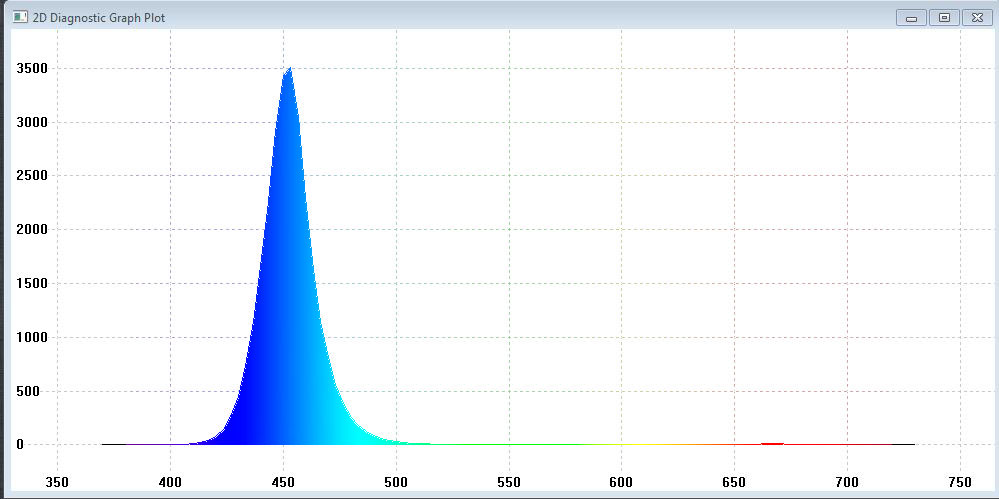

Рояль Блю



Голубой

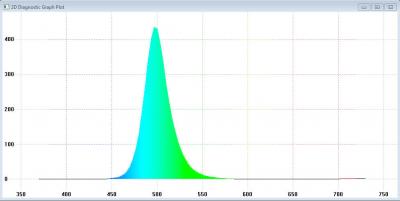

Циан

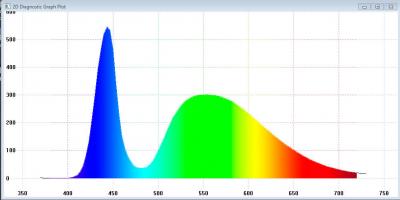

Белый

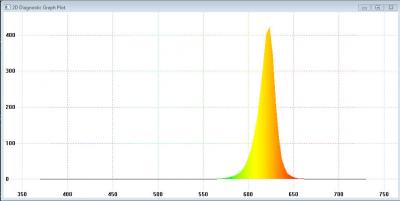

Оранж (не на сборке, стоит рядом со сборкой отдельный диод)

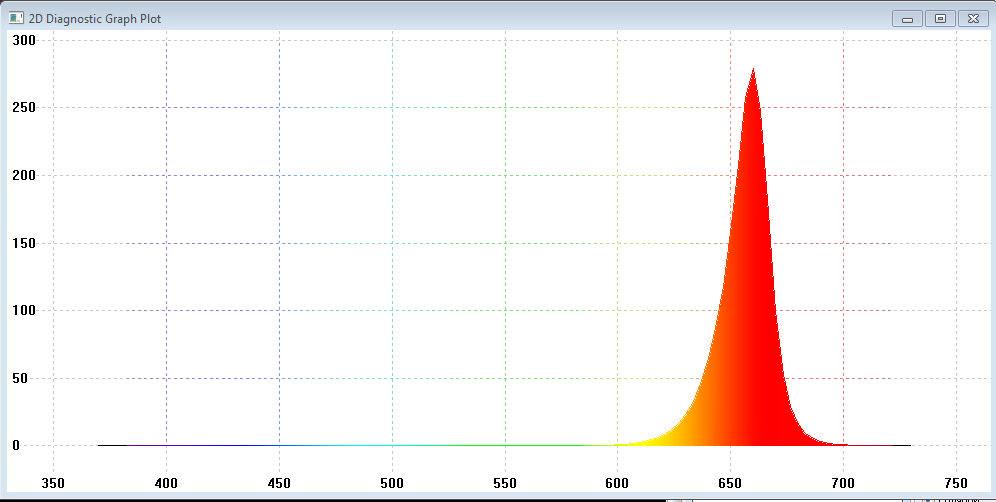

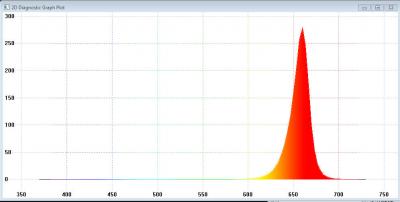

Красный (который на сборке)



Теперь вся сборка целиком.

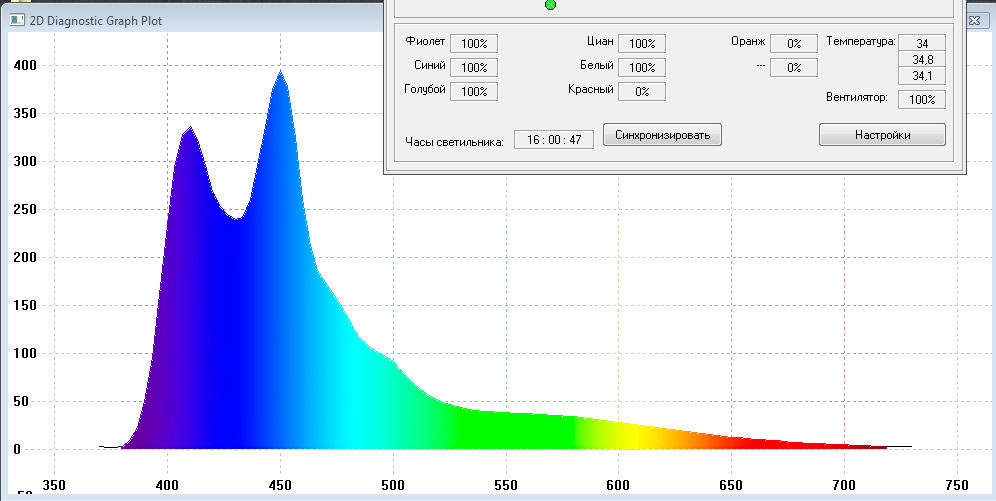

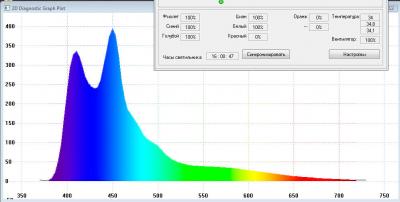

Без красного:

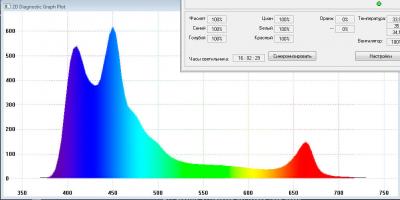

Добавлен красный:

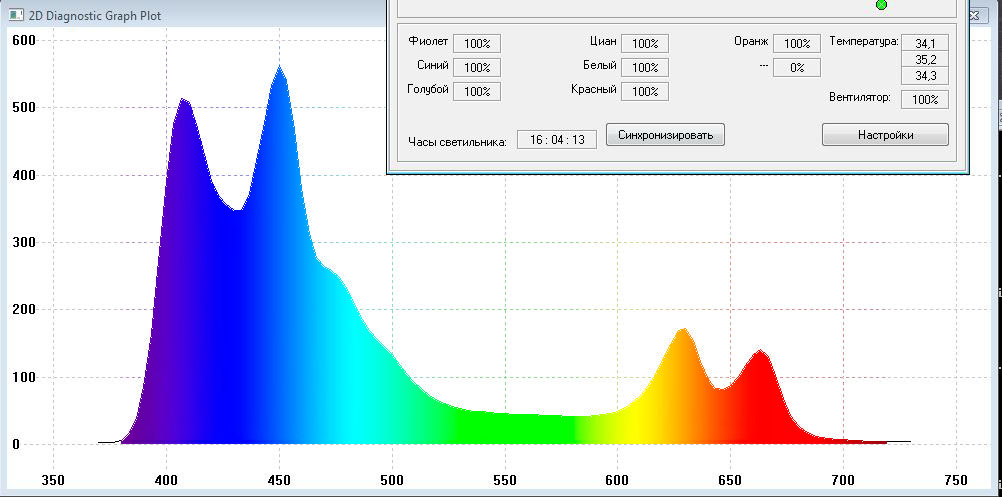

Добавлен красный+оранж

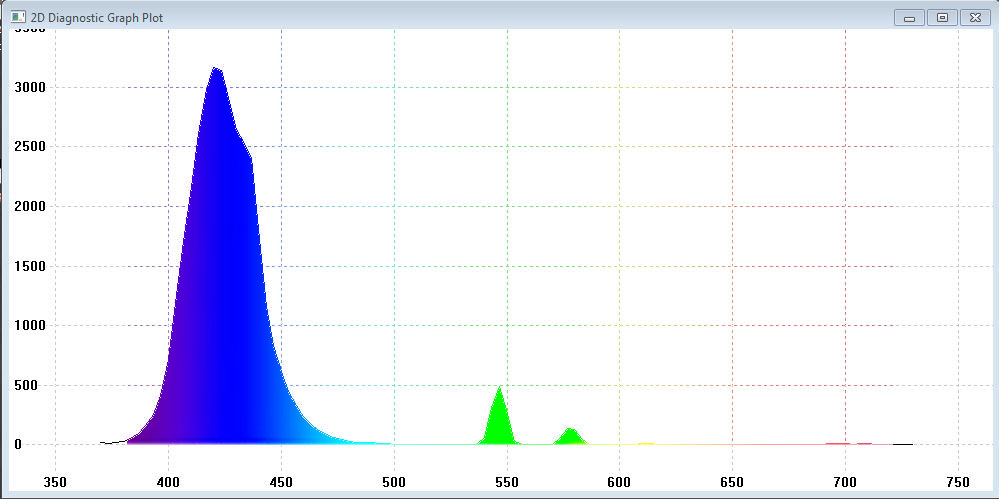

Arcadia Marine Blue 420 Actinic (кстати, вполне приятный спектр   )



Osram Dilux L 880 (Написано "Sky White", светит белым, довольно бледная на глаз)

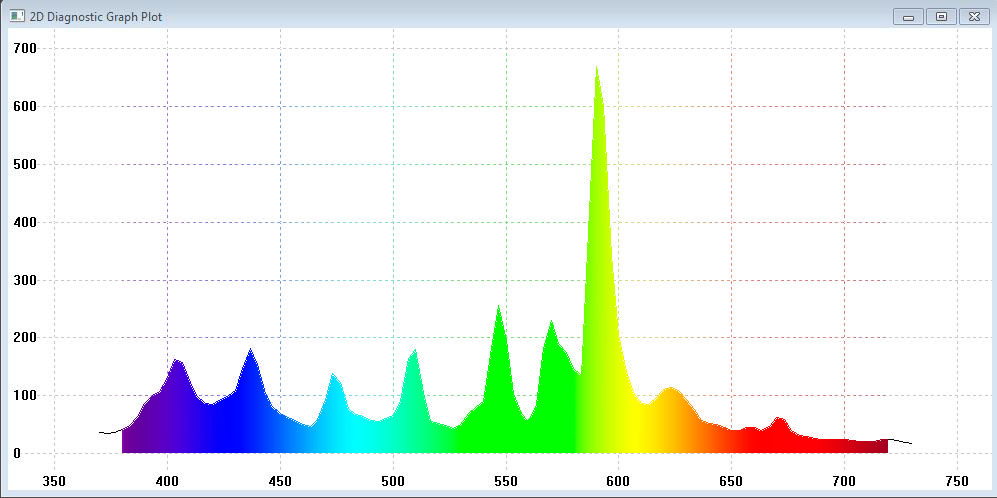

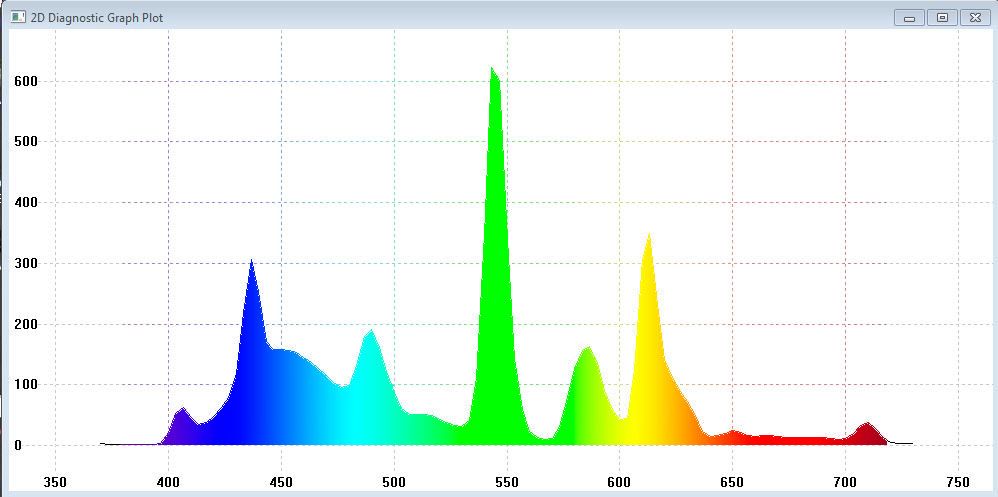

Osram Dilux L 840 (Написано "Cool White", а на деле ярко-желтая, почти как лампа накаливания, ОЧЕНЬ яркая на глаз - на кухне у меня такие на потолке)

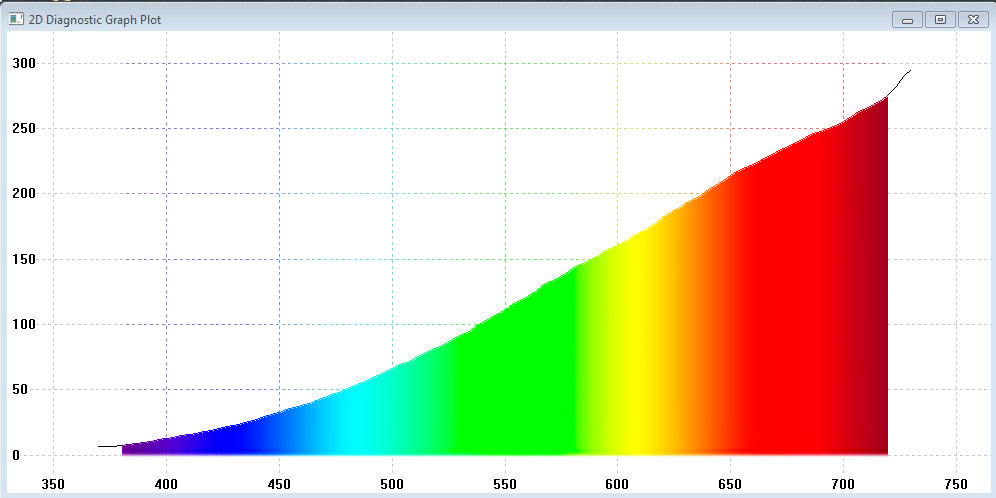

Лампочка накаливания 100 ватт:



Безродная старая МГ лампа Phoenix... кажется позиционировалась как 14000К

[Александр Авдеев]

 Это ты Димину наложила... или свою нашла?

Карен

Теперь интересно и 12х LED сборка для рифового аквариума v3.0 посмотреть

[Карен]

Полина, супер, спасибо!

[Карен]

Теперь интересно и 12х LED сборка для рифового аквариума v3.0 посмотреть

Это, конечно, мысль хорошая, но сборок новых у меня нет Конечно, светильник я бы не против поменять на новую версию, но денег жалко

[Карен]

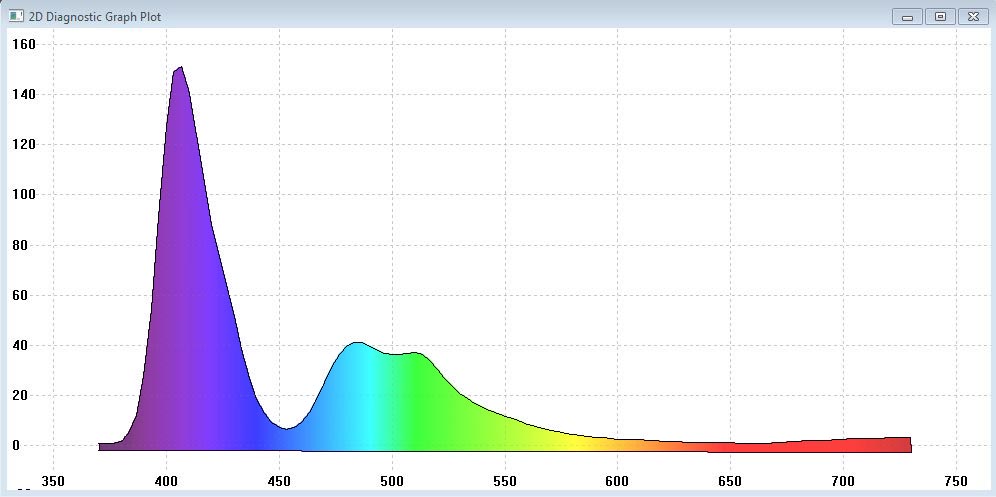

Вот еще интересный спектр - свечение зеленой флюоресцентной кауластреи под фиолетовым каналом. Видна фиолетовая часть - свет от ледов и зелень - яркое свечение флуоресцентных пигментов зеленого цвета. Попробовал померить красное всечение (лобофиллия у меня ярко-красным светится, но она чуть подальше от переднего стекла, прибор близко не поднести и фиолетовый спектр ее свечение забивает полностью)

[Abelavin]

Карен, есть ли возможность измерить спектр мг ламп типа gizmann И фишстритных безродных. Есть ли смысл переплачивать и насколько стабильны параметры по времени. Хочется сравнить все это со спектром лед сборок и собствено решить для себя вопрос - делать комбинированный свет или только лед....

[Карен]

У меня на чердаке валяются несколько МГ, но они все сильно пользованные. Рифлюксы там были CoralVue, еще какие-то китайские. Могу их померить, но, конечно, надо бы новые измерять, МГ, которая поработала год уже явно не тот спектр покажет. Меня очень порадовал спектр Т5 актиника от Аркадии, как раз то, что надо для актиника, только уступает диодам по яркости капитально.

[DNK]

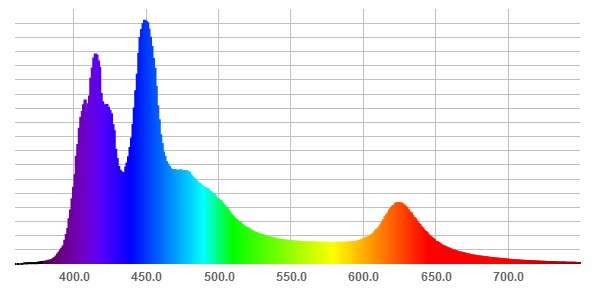

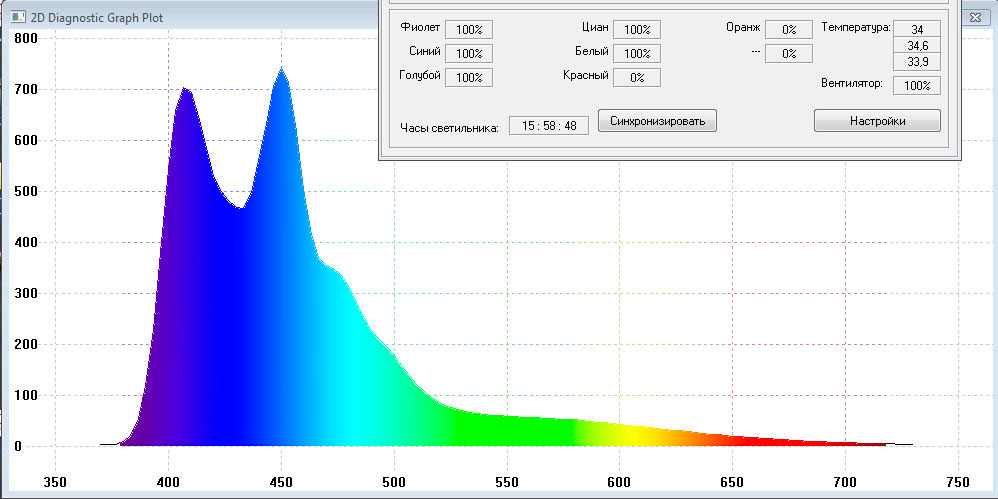

Спектр, который реально измерил Карен, очень неплохо коррелирует со спектром, который дает визуализатор спектра на странице описания сборок. Вот что он показывает для сборки 12xV2.2



Таким образом, я полагаю что можно без проблем смотреть на все остальные спектры, которые рисует визуализатор и быть уверенным что так оно и есть на самом деле
