Сообщений в теме: 230

[White80]

Подключил другой источник 4.79(

[White80]

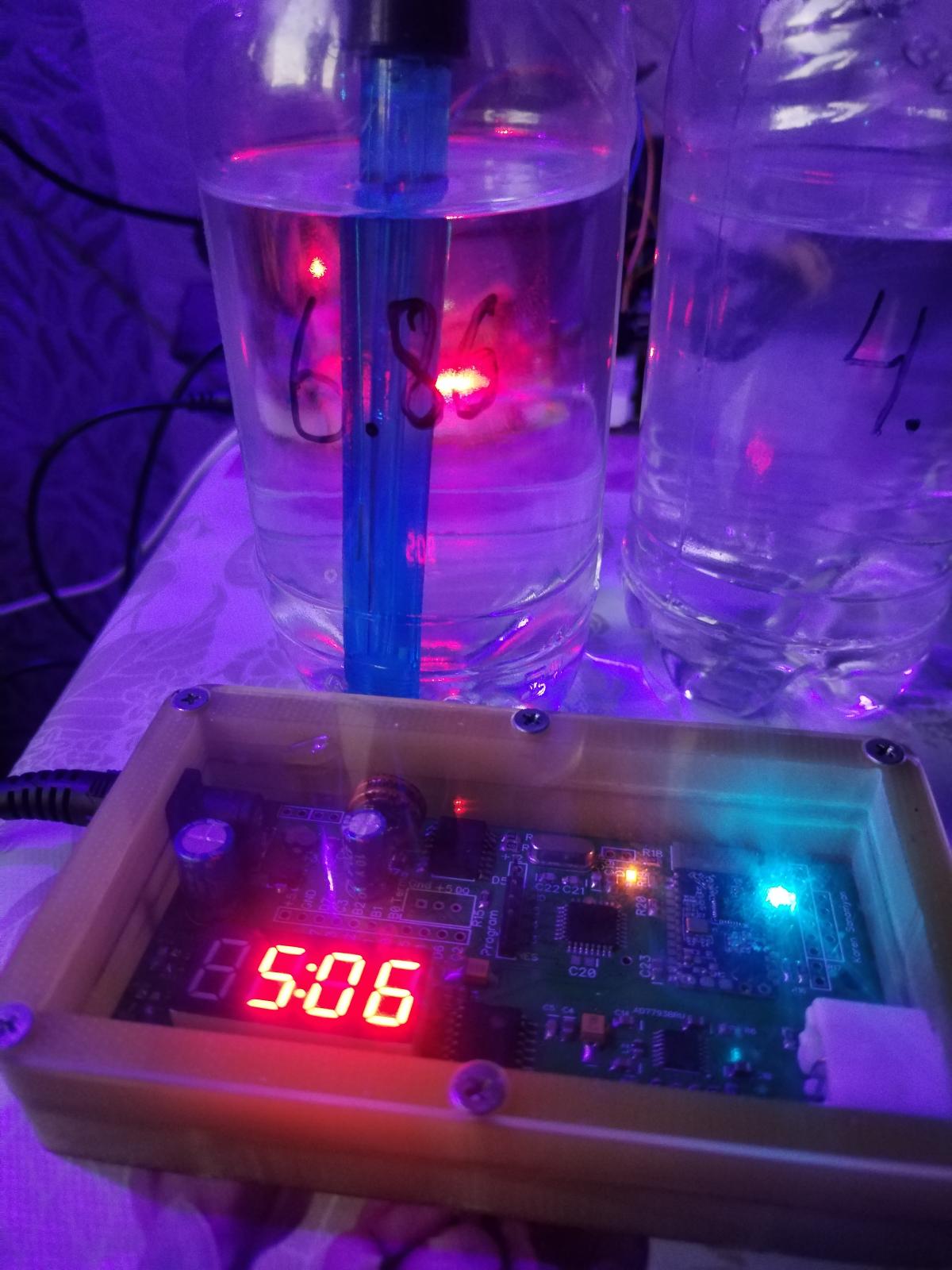

Закоротил вход электрода показывает 7.13. Когда был R2 5.1 показывал 7.06. В растворе 9.18 показывает 5.86

[White80]

В растворе 4.0 показывает 5.5

[White80]

Электрод накрылся? Хотя окуратно лежал в коробке

[White80]

Вообще не чего непонятно

[White80]

Вообще не чего непонятно

Прикрепленные изображения

•

[White80]

Растворы испортились?

[Карен]

Не надо спамить по одному предложению на пост.

Скриншот калибровки (график с цифрами) покажите.

Посмотрите цифры данных с электрода mV при погружении электрода в каждый раствор (в окне калибровки они показываются).



Попробуйте отключить калибровку (галка "Отключить калибровку").

[ЮрийЗ]

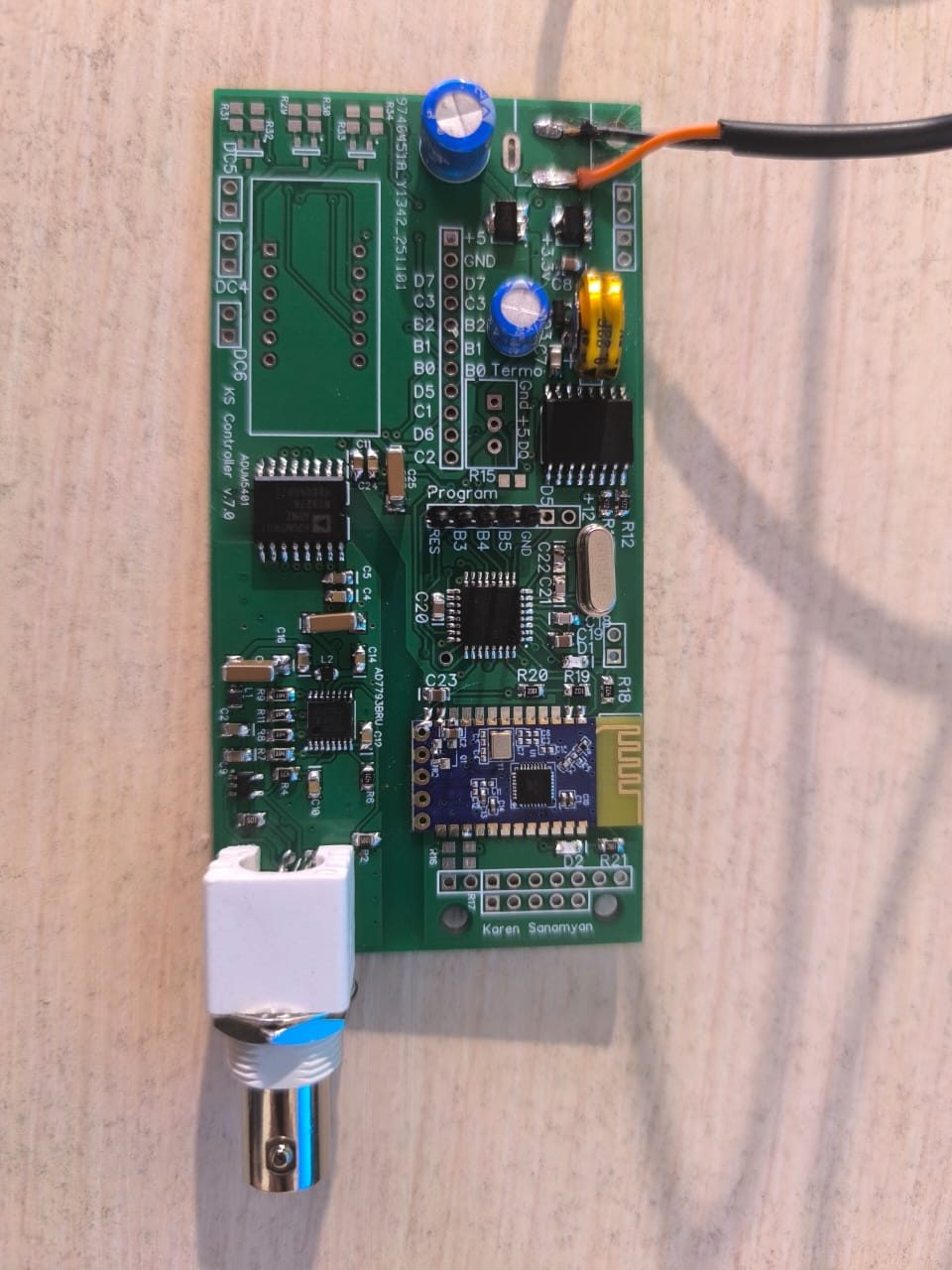

Сделал pH-метр, всё прекрасно работает.



Карен, спасибо!









Не знаю это нормальное поведение или нет, но пока не зарядился ионистор DS3231 подтягивает ресет к земле, мега соответственно отказывается программироваться.

А R3 я по ошибке поставил сильно больше чем требовалось, и заряжался ионистор ну очень долго







[Карен]

Сделал pH-метр, всё прекрасно работает.

Карен, спасибо!

И вам спасибо за отзыв. Решили без индикатора обойтись?


Не знаю это нормальное поведение или нет, но пока не зарядился ионистор DS3231 подтягивает ресет к земле, мега соответственно отказывается программироваться.
А R3 я по ошибке поставил сильно больше чем требовалось, и заряжался ионистор ну очень долго

Не замечал такого, у меня все платы по такой же схеме с часами запускаются сразу, нет ожидания зарядки ионистора даже после долгого простоя.



Вы все-таки замените резистор на низкоомный (220 - 470 ом), так как если он действительно подтягивает ресет к земле если на ноге Vbat низкое напряжение, то это ведь будет каждый раз задержка включения процессора, после долгого перерыва в работе с разряженным ионистором. Можно просто сверху на установленный резистор другой низкоомный напаять, если выпаять старый сложно. Полная зарядка ионистора 0.22 f должна быть в районе 3 минут (для 220 ом) или 6 минут (для 470), но, повторю, процессор должен запускаться сразу, ожидания зарядки у меня нет.

[Карен]

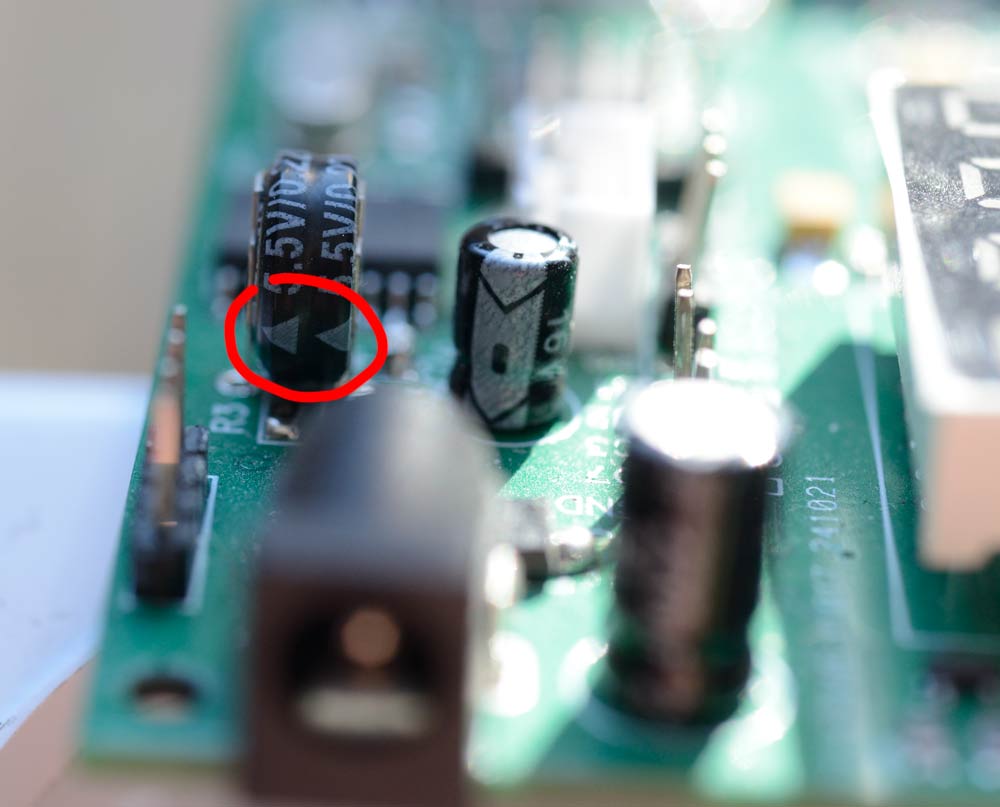

Так, стоп! У вас кажется ионистор наоборот припаян, если я правильно разглядел на фото, проверьте, он так гавкнется быстро (если еще жив).



У него полярность обозначается треугольниками (стрелками), от плюса (основание треугольника) к минусу (вершина треугольника). На плате плюс нарисован. Вершина треугольника должна быть к верхнему краю платы направлена. По моему у вас в обратную сторону. Из-за этого и засада может быть.

Вот так правильно:
