По питанию вроде все норм, как по схеме. А вот с размерами конденсаторов неугодал. как их подбирать?

Размеры обычно же указывают на сайтах при продаже. Если не попали с размерами, ну хоть какой-то поставьте, других номиналов, главное по напряжению не ниже чем та цепь, на которой он стоит. А емкость там от балды, плюс минус километр нормально. Можно выпаять откуда-нибудь подходящий по размерам. Сказать по правде и без них будет работать, но лучше поставить.

[Карен]

Взял там 5.1 к 1%, не пойдёт?

Номинал 5к и точность 0.1% этот взят мною из официально рекомендованной схемы. Он влияет на точность замера напряжения на электроде сразу из коробки без дополнительной калибровки.

если у вас 5.1к - это отклонение на 2% от номинала, плюс, если не повезет еще 1% толерантность. То есть вместо pH 7.00 будет 7.14 (если 2% отклонения и если я правильно понимаю как оно работает). Понятно, что калибровкой буферными растворами вы это дело исправите, но вся фишка этой схемы (точность нулевой точки из коробки по умолчанию) пропадает.



Ну что ж делать, поставьте пока что есть, потом можно и перепаять будет... если желание возникнет. (И вот будет интересно, если перепаяете и ничего не изменится)

[White80]

Сегодня пришёл резистор на 5к хотя в чип дип сказали поставка сильно задерживается. На следующей неделе попробую допаять. Надеюсь до белого дыма дела не дойдёт))

[White80]

Попробую 5.1 и 5 поставить посмотрим что получится

[White80]

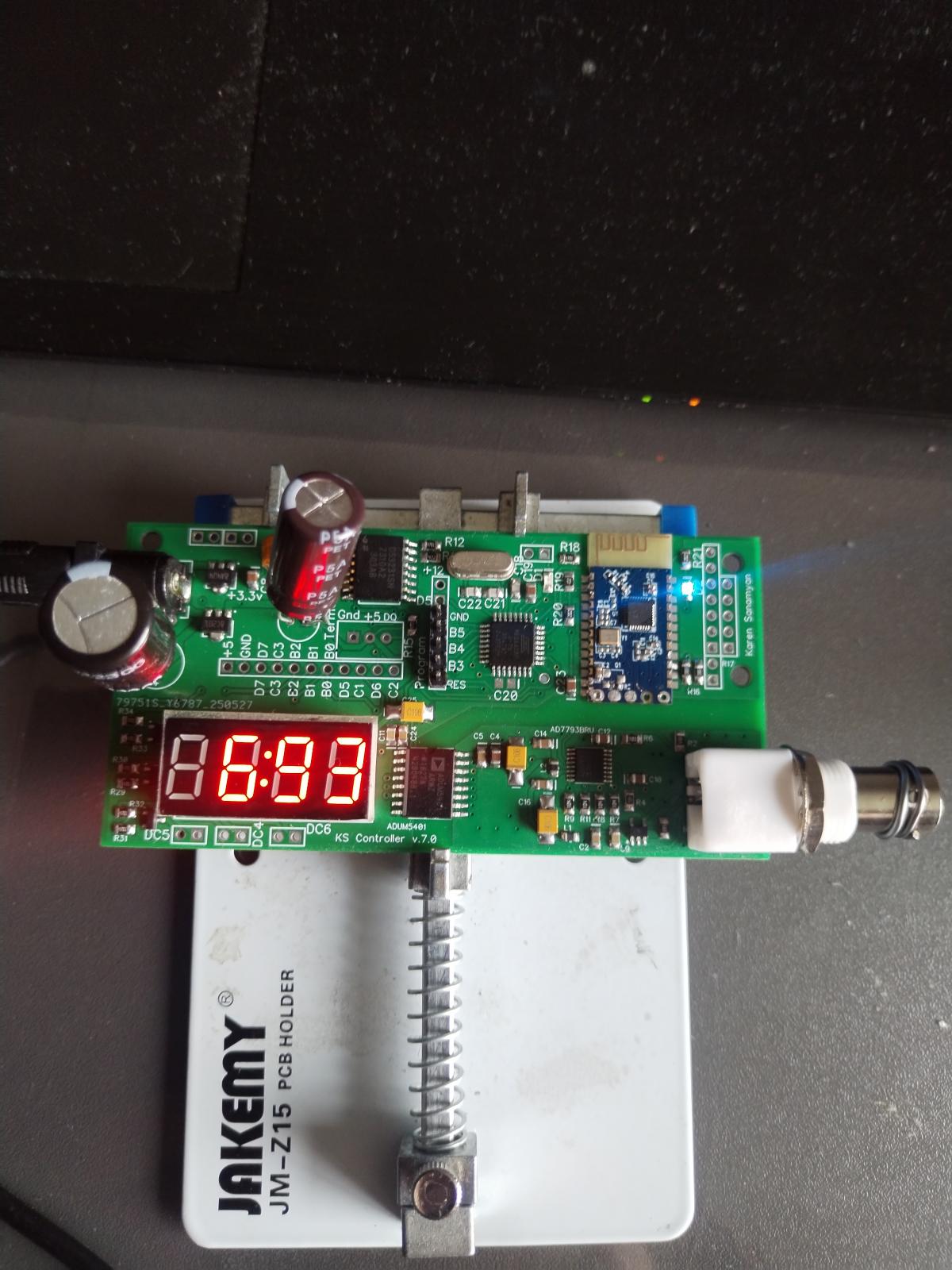

Все спаял, даже работает (в первые паял такую мелочь обычно только провода по необходимости). С приложением пока мне не очень понятно но цыферки бегают уже хорошо. Спасибо Карен за помощь и хорошую приблуду для аквы

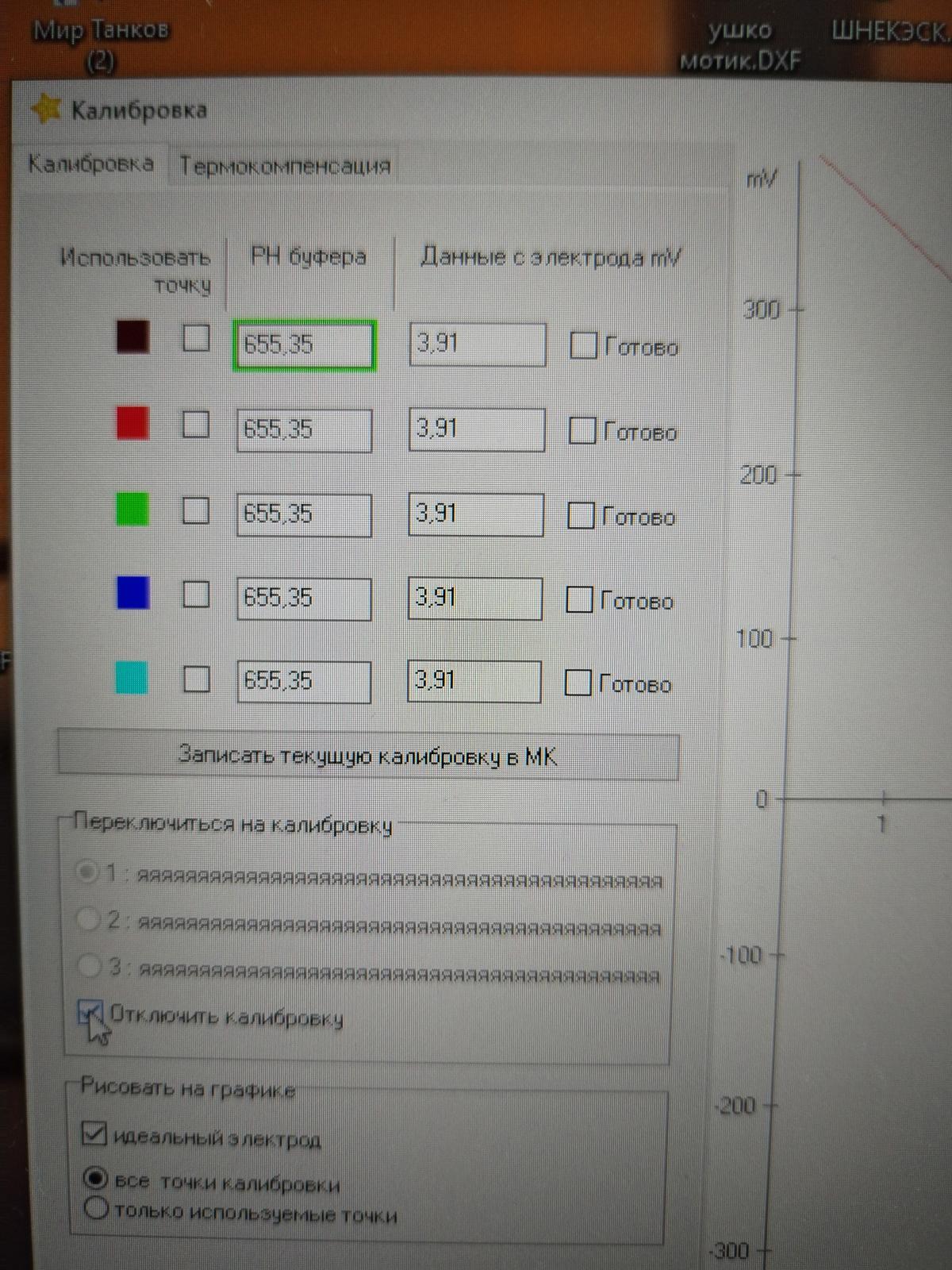

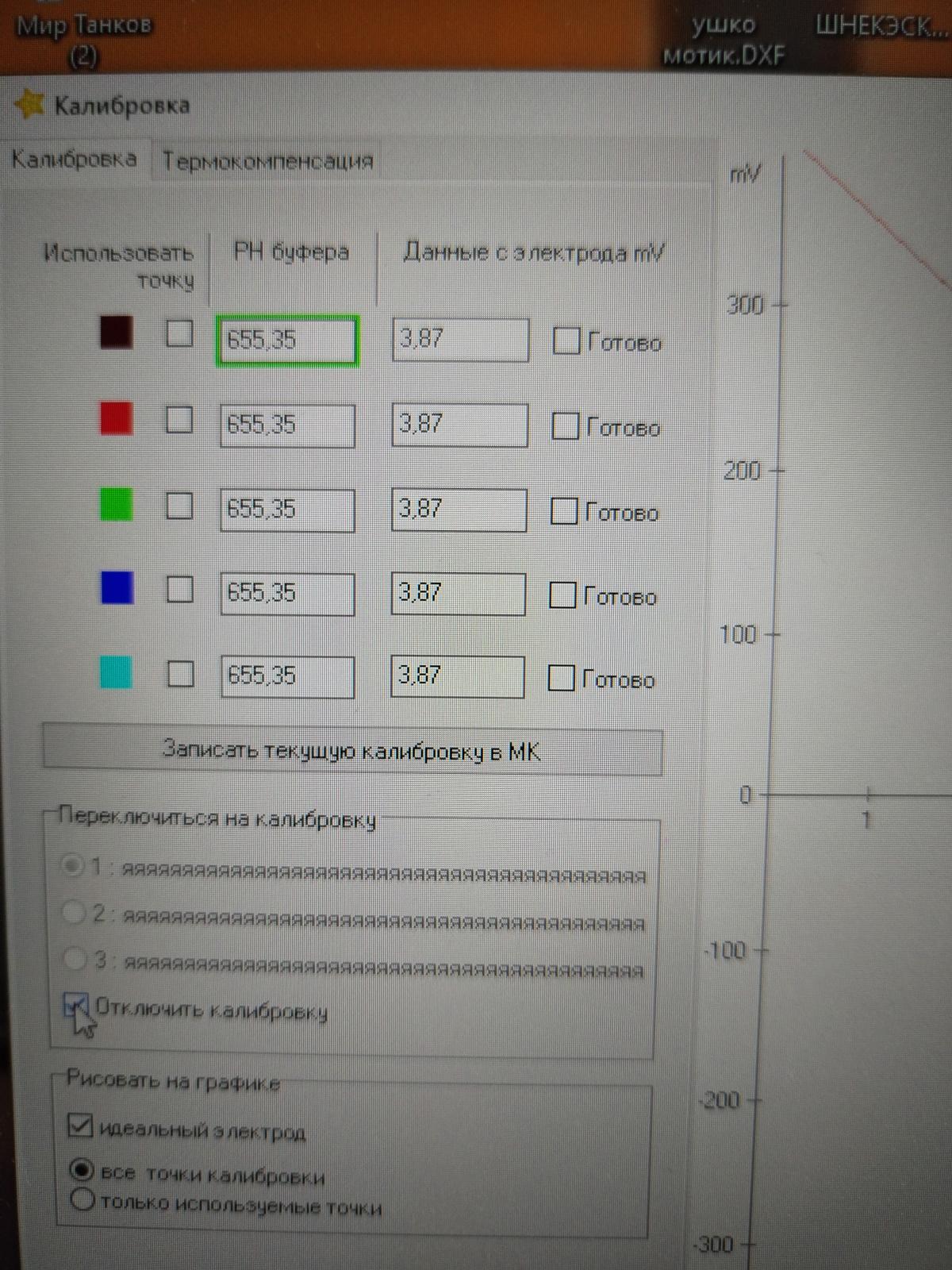

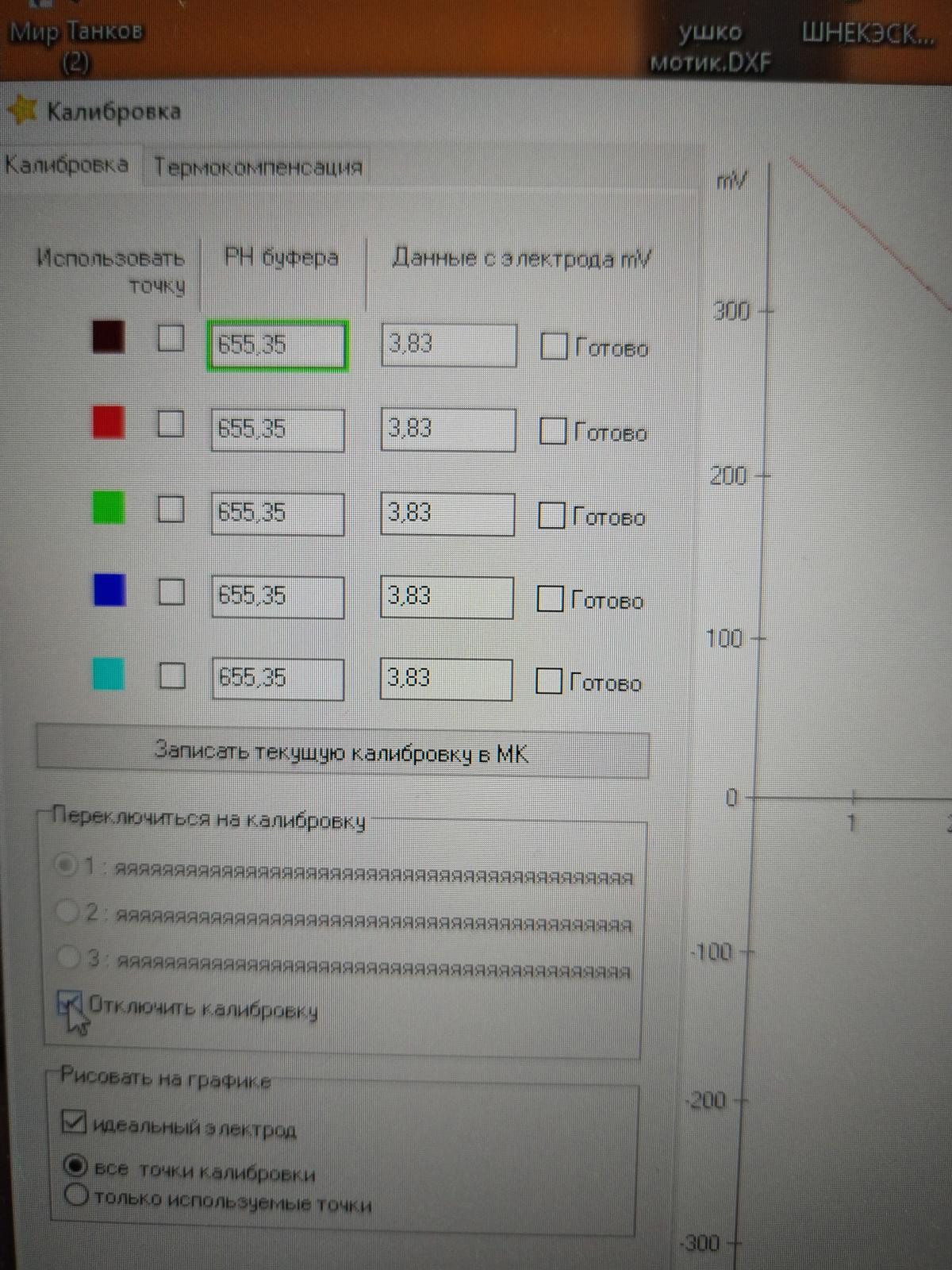

Прикрепленные изображения

•
•
•
•
•

[White80]

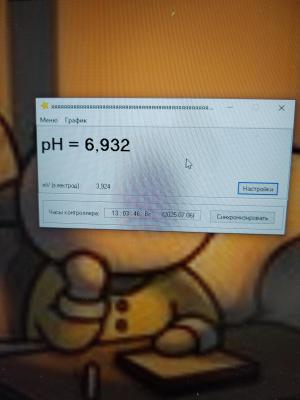

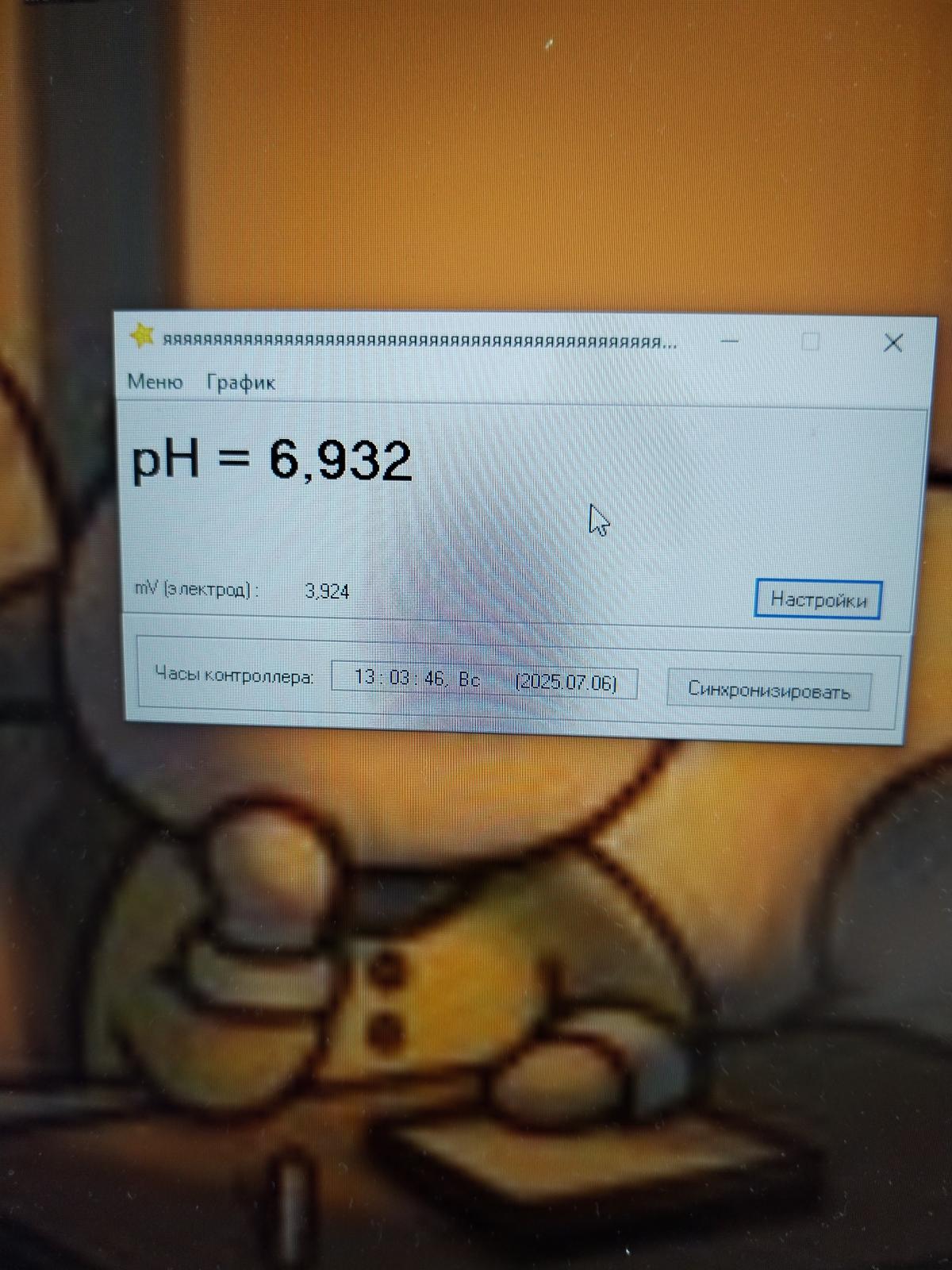

Эти цыфры с 5.1к. На следующей недели получи и поменяю на 5к

[White80]

С китайским датчиком из коробки и прошлогодний раствором 6.86 показывает 6.7

[Карен]

Ух ты, не ожидал что сходу заработает. Думал что сейчас с фьюзами возится начнем... Поздравляю!



Ну вот теперь расскажите всем, что сложнее - просто впаять детальки в заказанную плату (да еще и не имея опыта) или городить этажерки из ардуино модулей, связывая их проводочками

По мне так ответ очевиден. И главное, вы получаете "монолитное" устройство. А не рыхлый комок проводов.





По программе - вижу там у вас вкладка "термокомпенсация". Эта часть не дописана мною еще - отвлекся на другие вещи, а потом таки решил, что оно не шибко нам нужно, а там не все просто оказалось, и не стал тратить время.

Ну и заголовок окна "яяяяяяяяяяяяяяяяя...." - там должно быть имя устройства прописываемое пользователем из программы. Но полез в свою программу, и вижу что пункт смены названия я туда забыл добавить. Добавлю чуть позже, сообщу. Ни на что не влияет, но тем не менее

[White80]

С фьюзами конечно пришлось повозиться, почитать, разобраться, пребить одну ардуинку теперь определяется как мега 328pd))). Пару раз думал вам писать. Но пока не готова былоа плата решил не беспокоить. Вообщем сам разобрался с танцами и бубном.

[White80]

Без этажерок тоже не обошлось. Разбирался с блутуской на ардуино. Тренировался с пайкой распаял и споял обратно уно.

[White80]

Устройство безусловно выглядит круче и лучше этажерок на которых постоянно даже припаянные провода отваливаются.

[White80]

Но если начинать проект с нуля я бы все равно сначало собрал бы и потренировался на ардуино. Но это моё мнение тк опыта ноль. Вообще играюсь, разбираюсь и учусь.

[White80]

Буду следить за темой. интересно. И Ждать может что ещё выложите интересного к этому устройству

[White80]

Было-бы интересно помпы прикрутить для дозирования жижи повышения пш

[White80]

Орп метр не получиться на этой базе?

[White80]

Про пайку кому интересно. Использовал паяльную пасту очень легко с ней работать. намазал прилепил деталь, рядом нагрел паяльником оп и все прилипло. Правда флюса много остаётся липкого пол часа отмачивал плату в спирте и потом тер щеткой

[kostolomus]

Про пайку кому интересно. Использовал паяльную пасту очень легко с ней работать. намазал прилепил деталь, рядом нагрел паяльником оп и все прилипло. Правда флюса много остаётся липкого пол часа отмачивал плату в спирте и потом тер щеткой

Накрываем платку нетканной салфеткой и сверху мягкой зубной щеткой, смоченной в изопропиле, аккуратно трем секунд 3-5. И все будет чисто.
Изопропанол, чем чище, тем лучше.

[White80]

Добрый день Карен за что диод д1 отвечает? А то моргнул пару раз и все.

[White80]

Заодно не могли бы подсказать как работают dc4-dc6

[White80]

Выход сенсора автодолива это для герконового датчика?
