Новая статья. Николай Строчков (Sleepy): Рифовый аквариум 120х65х60h (описание и чертежи).

Николай Строчков Sleepy Чертеж Чертежи

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 120

#1 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 01:46

*
Популярное сообщение!

В разделах Решения, Начинающим и Техника опубликована новая статья Николая Строчкова (Sleepy): Рифовый аквариум 120х65х60h (описание и чертежи), в которой он поэлементно показывает всё необходимое чтобы сделать собрать систему для рифового аквариума 120х65х60h см., а также предоставляет полный комплект чертежей и схем (в формате pdf).


В этой статье-инструкции я предлагаю вам готовое решение системы одного из самых популярных размеров морских аквариумов: 120х65х60h см.
К статье прилагается полный комплект чертежей в формате pdf, которые вы можете скачать, распечатать и заказать изготовление компонентов системы в любой фирме, или же изготовить самостоятельно. Файлы-приложения находятся в конце статьи. (Читать полностью...)

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#2 geonix

geonix

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 667
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 07:55

Ох, Коля-искуситель ;)

#3 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 009
  • Меня зовут:Сергей
  • Откуда:Донецк

Отправлено 25 Октябрь 2012 - 09:37

Выложил ссылку на Аквафорум :) Надеюсь это не подпадает под
"Полная или частичная публикация любых материалов данного сайта в интернете
возможна только при получении письменного разрешения администрации сайта.
Полная или частичная публикация любых материалов данного сайта в любых
других СМИ возможна только по специальной договоренности с администрацией"

:)
С уважением, Сергей Таранченко

#4 Vladimir Guschin

Vladimir Guschin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 938
  • Откуда:Минск

Отправлено 25 Октябрь 2012 - 11:46

Спасибо Коль, теперь есть над чем призадуматься :) над еще одной аквой в прихожей :)))))
С уважением,

#5 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 15:03

Николай, - статья супер! Как раз то, что большинство новичков хотят видеть на данном портале!
Скажи, а чем обусловлен забор воды на водорослевик и доп. оборудование из подающего контура? Ведь можно сделать отвод со сливной трубы. А так получается что возвратная помпа гоняет часть воды только в пределах сампа... Т.е. по идее можно взять более слабую помпу, сделать разветвление на водорослевик и т. п. со слива и при этом водообмен между дисплеем и сампом будет той же величины...

#6 d.pronin

d.pronin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 803
  • Откуда:Moscow

Отправлено 25 Октябрь 2012 - 15:10

Коля спасибо! Как раз мой размер :)
Все началось в океане Изображение

#7 Vladimir Guschin

Vladimir Guschin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 938
  • Откуда:Минск

Отправлено 25 Октябрь 2012 - 15:17

это ж больше 400 литров получается? :O для новичков то не плохо :)
С уважением,

#8 Александр Авдеев

Александр Авдеев

    Продвинутый пользователь

  • Авдеевы
  • PipPipPip
  • Cообщений: 15 908
  • Меня зовут:Александр
  • Откуда:Ухта, Республика Коми

Отправлено 25 Октябрь 2012 - 15:18

Выложил ссылку на Аквафорум :) Надеюсь это не подпадает под

А как-же тогда? :)
"Специально для ReefCentral.ru
Если вы увидели этот материал на другом сайте - значит, он был украден." :scratchhead:

#9 STK

STK

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 726
  • Меня зовут:Андрей
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 15:20

это ж больше 400 литров получается? :O для новичков то не плохо :)

Я имел в виду детально расписанный пример аквариума со всеми чертежами и размерами... В идеале ещё пару подобных статей на более мелкий литраж :)

#10 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 15:21

А как-же тогда? :)
"Специально для ReefCentral.ru
Если вы увидели этот материал на другом сайте - значит, он был украден." :scratchhead:

Бррр. Нет, конечно.
Распространять ссылки на материалы и анонсы материалов (возможно введение и 1-2 картинки (со ссылками на первоисточник)) - я только приветствую. - это идет одновременно и на пользу и Порталу и аквариумистам. Нельзя перекладывать сам полный материал или существенную его часть.
  • Kraken это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#11 adventurer-77

adventurer-77

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 405
  • Меня зовут:Сергей
  • Откуда:Москва, Зябликово

Отправлено 25 Октябрь 2012 - 15:51

Николай спасибо за статью. Как раз думаю о таком размере.
Непонятно, только почему водорослевик вынесен в левую часть? Чем это обусловлено?
Сколько смотрел на форумах фото, у большинства водорослевик находится в центре, а в левой(правой) части - возврат.
С уважением, Сергей.

#12 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 009
  • Меня зовут:Сергей
  • Откуда:Донецк

Отправлено 25 Октябрь 2012 - 16:23

Бррр. Нет, конечно.
Распространять ссылки на материалы и анонсы материалов (возможно введение и 1-2 картинки (со ссылками на первоисточник)) - я только приветствую. - это идет одновременно и на пользу и Порталу и аквариумистам. Нельзя перекладывать сам полный материал или существенную его часть.

Там ссылка, кратко пересказ анонса и первое фото :)
С уважением, Сергей Таранченко

#13 alef

alef

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 139
  • Откуда:Тюмень

Отправлено 25 Октябрь 2012 - 16:27

Николай спасибо за статью. Как раз думаю о таком размере.
Непонятно, только почему водорослевик вынесен в левую часть? Чем это обусловлено?
Сколько смотрел на форумах фото, у большинства водорослевик находится в центре, а в левой(правой) части - возврат.

Можно мне ответить?
Таким образом уровень воды в водоросливеке получается больше, входит больше водорослей, свет меньше попадает на пенник, да и отключить водорослевик можно при необходимости не отключая всю систему.
Хочу себе так же сделать, только поставить на отдельную помпу, так будет удобнее.

#14 Starcomputer

Starcomputer

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 2 009
  • Меня зовут:Сергей
  • Откуда:Донецк

Отправлено 25 Октябрь 2012 - 16:29

Таким образом уровень воды в водоросливеке получается больше, входит больше водорослей, свет меньше попадает на пенник, да и отключить водорослевик можно при необходимости не отключая всю систему.

Резонно.
С уважением, Сергей Таранченко

#15 alef

alef

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 139
  • Откуда:Тюмень

Отправлено 25 Октябрь 2012 - 17:08

Не понял как облицовывать, ведь аквариум с металокаркасом стоит заподлицо.
Нюансы с креплением дверок вроде понял, а вот зачем утоплять среднюю стойку тоже не понял.

#16 Vladimir Guschin

Vladimir Guschin

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 938
  • Откуда:Минск

Отправлено 25 Октябрь 2012 - 19:54

Коль, а 32 и 25 мм это внутренние проходные диаметры штуцеров, следовательно наружный диаметр трубы? так?
С уважением,

#17 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 23:02

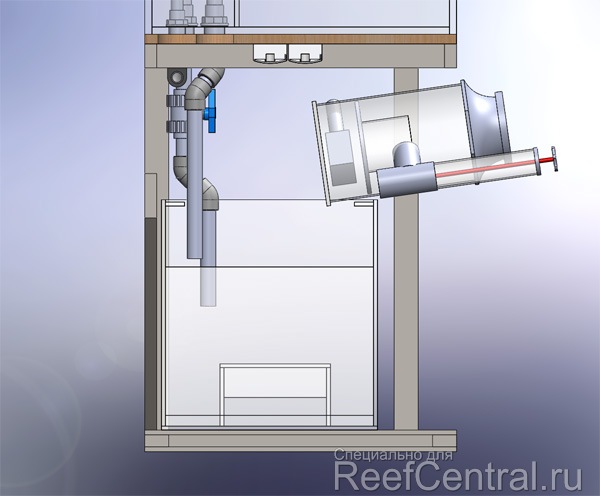

Тут на украинском форуме коллеги высказали сомнение на счет того, что скиммер будет удобно доставать.
Докладываю: Отлично достается. Снимаем чашку, сдвигаем к задней стенке наклоняем и вытягиваем. А еще можно поднять и на бок наклонить и т.д.
Вообще, полностью корпус скиммера часто доставать нет необходимости.

Skimmer-01.jpg Skimmer-02.jpg Skimmer-03.jpg Skimmer-04.jpg

P.S. Вспомнилось.

Абхазская аптека. Входит дедушка:
- Скажите, аспирин есть?
- Есть, только знаете, дедушка.... он просрочен...
- Ладно, давай! Я тоже не вчера родился...

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#18 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 23:05

Коль, а 32 и 25 мм это внутренние проходные диаметры штуцеров, следовательно наружный диаметр трубы? так?

Бррр... 20, 25, 32, 40, 50, 63 и т.д. - это НАРУЖНИЕ диаметры труб. Внутренние проходные диаметры труб - меньше. Штуцеров - еще меньше. Отверстия под соответствующие переходы на емкость - больше. Чертежи соответствуют, там всё обозначено (35 под 25 и 43 под 32).

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#19 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 23:19

Не понял как облицовывать, ведь аквариум с металокаркасом стоит заподлицо.

При разных стилях облицовки ес-но могут возникнуть разные случаи соотношения размеров аквриума и каркасов. Я даю один из вариантов.

Нюансы с креплением дверок вроде понял, а вот зачем утоплять среднюю стойку тоже не понял.

Я на каком-то из чертежей или в тексте это указывал - это понадобится если надо будет облицевать и стойки и для отталкивателя дверей (когда нажимаешь на дверку и она отходит).

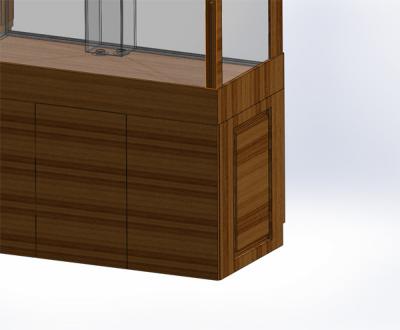

Это не для данного аквариума, но можно увидеть вариант как делать. Кстати, внимательный зритель увидит, что оно вентилируется. :)
Облицовка_аквариума-01.jpg Облицовка_аквариума-02.jpg
  • FEV это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#20 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 15 420
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 25 Октябрь 2012 - 23:33

Непонятно, только почему водорослевик вынесен в левую часть? Чем это обусловлено?

Коллега из Тюмени уже всё правильно ответил.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.
