Сообщений в теме: 503

[BorisKramer]

Мммммм... А ЮСБ чем-то обоснован? Очень уж они неплотно сидят в разъемах... Те же RJ были бы лучше (как у профилюкса).



Китайские неплотно, амфенолы плотно. Плюс к тому в аквариумной технике его не перетыкают каждый день, поэтому не разбалтывается.

Удобный разъем, нужное мне количество контактов, достаточно большие токи по 4 контактам, достаточный размер корпуса для размещения платы процессора, высокая возможная плотность расположения разъемов на плате.

Плюс к тому, надо чтобы на разные функции были разные разъемы.

RJ 45 на 4, 6 и 8 контактов уже расписаны на другие функции.

У профилюкса разные разъемы. На датчики уровня у него PS/2 которые сидят еще менее плотно.

[V.Navi]

А что будет, если USB-мышку или USB-камеру воткнуть?

[V.Navi]

А это самый интересный элемент. Информационный процессор.




Именно он рассказывает модулю что и в какую дырку подключено.

И в нем заложены все сценарии его применения.

Не так просто было затолкать его прямо в разъем

А зачем его миниатюризировать и запихивать" в этот разъем, если этот контроллер с тем же успехом может быть включен в плату самого устройства????

[Pavel Pro]

Первый прототип модуля на 16 универсальных входов....

Есть ли уже "прототип" цены?

[BorisKramer]

А что будет, если USB-мышку или USB-камеру воткнуть?

Да ничего не будет. Пока центральный процессор не почувствует информационный процессор он не подаст +24В на разъем. Питание информационного процессора 3,3В через токоограничительную цепочку на несколько миллиампер.

[BorisKramer]

А зачем его миниатюризировать и запихивать" в этот разъем, если этот контроллер с тем же успехом может быть включен в плату самого устройства????

А если у устройства нет платы ? Устройством может быть все что угодно, в том числе обычный герконовый поплавок.

[LeonidM]

Тоже интересует "прототип" цены и что может входить в базовый набор

[BorisKramer]

Есть ли уже "прототип" цены?



Нет, прототипа цены пока нет.

Но это все вещи недорогие в плане себестоимости.

[frei]

А ЮСБ разъемы в агрессивной среде аквариумной тумбы не проржавеют?

[frei]

Но это все вещи недорогие в плане себестоимости.

Айфон Х (в плане себестоимости) тоже не очень дорог, есличо)))

[Dynatron]

А ЮСБ разъемы в агрессивной среде аквариумной тумбы не проржавеют?

В тумбе, особенно если не обслуживать, соляной туман убьет любой негерметичный разъем... со временем. Но если применить защищённые - они будут дороже чем все устройство

[BorisKramer]

Тоже интересует "прототип" цены и что может входить в базовый набор

Так как эта штука устроена как контроллер, то и понятие базового набора довольно условно.

Как минимум должны быть:

1. "голова" - это модуль на базе х86 который выполняет всю логику работы, хранение программ, настроек, протоколов и т.д.

2. "коммуникационный модуль" - по сути can-switch, который организует связь головы с внутренней и внешней шинами и обеспечивает интерфейсы подключения различных внешних шинных устройств типа блоков дозаторов, блоков розеток.

3. "модуль на 16 входов" - этого хватит для большинства конфигураций.

4. "модули розеток" и/или "модули выходов" - кому сколько каких надо, каждый решает сам.



Думаю до конца года уже смогу определиться с функциональностью всех модулей.

[BorisKramer]

В тумбе, особенно если не обслуживать, соляной туман убьет любой негерметичный разъем... со временем. Но если применить защищённые - они будут дороже чем все устройство



Это одна из самых больших проблем аквариумных компьютеров. Профилюкс третий в тумбе со сдохшим вентилятором умер через пару недель. Внутри все было соленое и ржавое.

Герметичные разъемы, помимо совершенно нереальной цены имеют еще совершенно нереальный размер. Нет задачи сделать аквариумный компьютер размером с половину тумбы.

Поэтому решил делать как все. Ну почти как все. Так как корпуса для разъемов и модулей будут печататься на принтере есть мысль сделать их с уплотнением. Но как получится пока сказать не могу. Теоретически можно и IP65 сделать.

[BorisKramer]

На данный момент я определился с функциональностью еще одного модуля.

Это 8-ми канальный модуль силовых выходов.

Каждый выход регулируется от 0 до +24В / 2А (суммарная мощность модуля ограничивается мощностью блока питания).



Эти выхода достаточно универсальны.

Могут применяться для:

1. Электромагнитных клапанов, с программированием времени старта и напряжения старта и удержания.

2. Различные DC помпы, например помпа автодолива тунза на 9В.

3. Различные регулируемые DC-помпы (не очень мощные, до 48Вт на помпу) - подключение напрямую, без блоков питания и контроллеров идущих в комплекте с помпами.

4. Различные DC-моторы - моторы дозаторов, магнитные мешалки и т.д. с программированием напряжения для конкретного мотора.

5. Все что еще можно питаться от регулируемого DC напряжения.



Все выхода с контролем тока и напряжения, полностью отключаемые пока не подключен информационный процессор.

Информационный процессор содержит всю информацию по подключаемому устройству - тип устройства,  его предельные характеристики по току, напряжению, времени работы.

[BorisKramer]

На самом деле почти определился с коммуникационным модулем.



Модуль будет содержать:

1. Три независимых CAN шины с интерконнектом для подключения 6-ти внешних цепочек устройств (каждая шина в 2 стороны с автоматической терминацией). Такая конструкция позволяет найти некий компромисс между последовательным соединением устройств и звездой. В каждой цепочке устройства соединяются последовательно, но 6 цепочек можно подключить к коммуникационному модулю звездой. Этого должно хватить для всего, но если не хватит то можно поставить еще один коммуникационный модуль.

2. RS232

3. RS485

[Krashn056]

На самом деле почти определился с коммуникационным модулем.

Модуль будет содержать:
1. Три независимых CAN шины с интерконнектом для подключения 6-ти внешних цепочек устройств (каждая шина в 2 стороны с автоматической терминацией). Такая конструкция позволяет найти некий компромисс между последовательным соединением устройств и звездой. В каждой цепочке устройства соединяются последовательно, но 6 цепочек можно подключить к коммуникационному модулю звездой. Этого должно хватить для всего, но если не хватит то можно поставить еще один коммуникационный модуль.
2. RS232
3. RS485

Т.е если мне нужен дозатор в другой комнате мне придётся тянуть провод?(
А нельзя ли сделать сетевые устройства, вот есть у меня по всей квартире локальная сеть, воткнул в одной воткнул в другой и вуаля устройства нашли друг друга!)

[Dynatron]

Т.е если мне нужен дозатор в другой комнате мне придётся тянуть провод?(
А нельзя ли сделать сетевые устройства, вот есть у меня по всей квартире локальная сеть, воткнул в одной воткнул в другой и вуаля устройства нашли друг друга!)

Мелкий вифи глючен и нестабилен

[Dynatron]

П. С. вероятность того, что розетка ДОМАШНЕЙ ЛВС окажется вблизи банки примерна такая же как увидеть Йети в обнимку с динозавром, которых спускают инопланетяне с космического корабля.
П. П. С. если такое все же случилось - делаем переходник и юзаем сеть как провод.

[Dynatron]

По поводу герметичности - можно сделать какой-нибудь условно герметичный бокс, с плоским широким вырезом под кабели, которые с двух сторон будут зажимать вспененные края.

[BorisKramer]

Т.е если мне нужен дозатор в другой комнате мне придётся тянуть провод?(
А нельзя ли сделать сетевые устройства, вот есть у меня по всей квартире локальная сеть, воткнул в одной воткнул в другой и вуаля устройства нашли друг друга!)

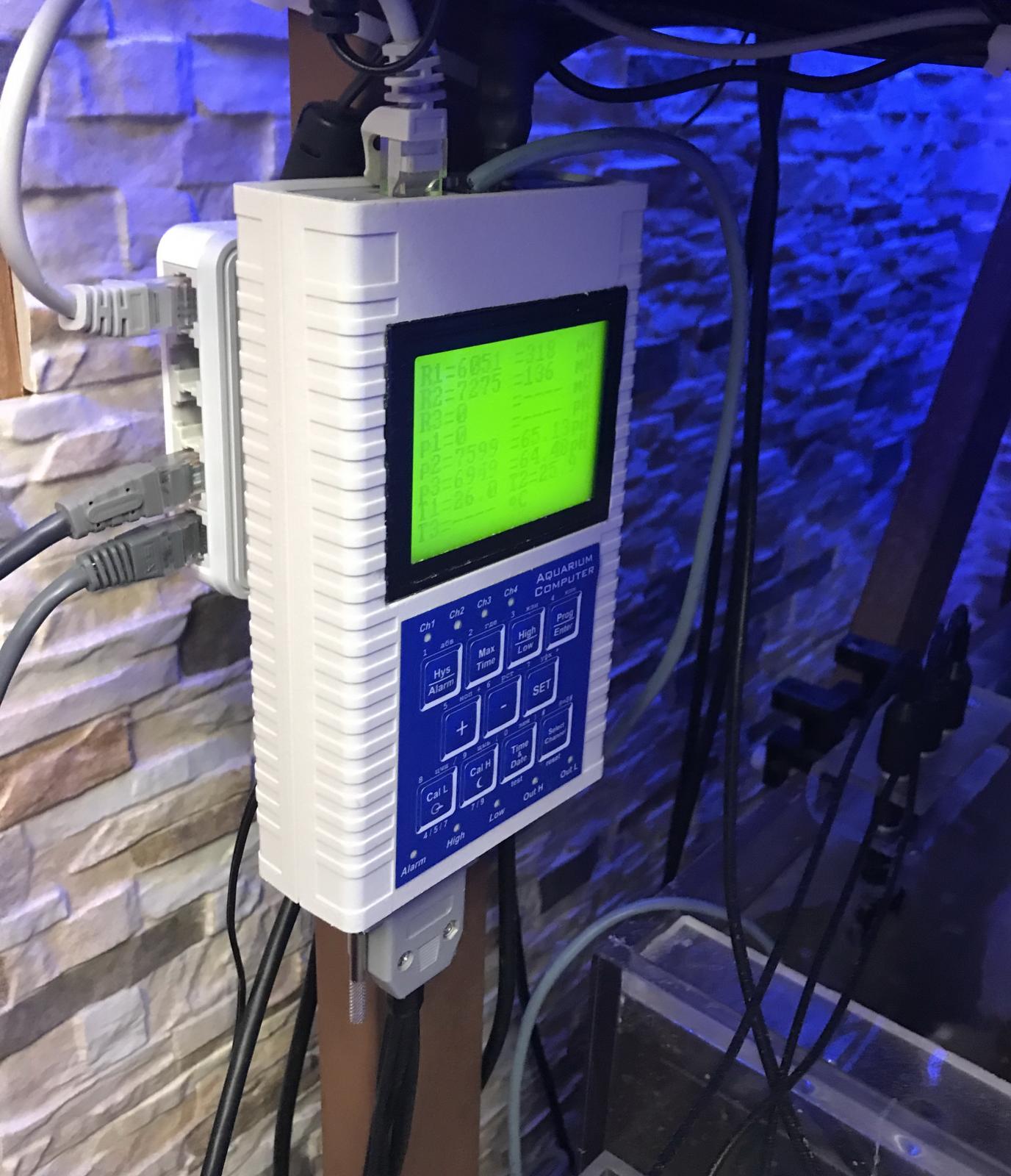

Можно, даже нужно. У меня также по всей квартире локальная сеть. Я вообще очень люблю обычный проводной ethernet. И у меня почти все мои поделки его имеют. У аквариума собственный свитч



И для нового аквариумного контроллера также будет модуль ethernet, так же как и для всех внешних интеллектуальных устройств.

Просто это менее актуально для большинства народу, так как локальной сети по квартире почти ни у кого нет.
