Сообщений в теме: 150

[White80]

Понял. Спасибо. На схеме он D3. В связи с неграмотностью не понял сначало обозначение

[vahegan]

Танталы лучше брать с двойным запасом по напряжению. Особенно, если в том месте, где они стоят, температура будет выше, чем комнатная.



У кого есть выбор - лучше ставить керамические конденсаторы. Они уже дешевле танталовых конденсаторов аналогичной ёмкости, а срок службы и все электрические параметры - лучше.

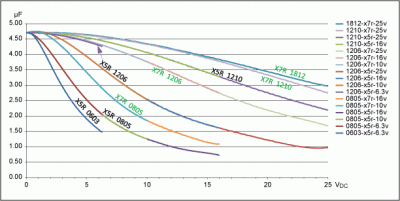

Проблема с керамическими конденсаторами в том, что их емкость сильно зависит от температуры, напряжения, и типоразмера...



https://www.analog.c...-integrated.pdf

Прикрепленные изображения

•

[White80]

Если нет опыта и хотите повторить - самое сложное будет припаять AD7793, она самая мелкая из всех использованных чипов. Сложно, но вполне возможно, только потренироваться надо будет на чем-то похожем по размеру. Чтоб не попортить. Я все такое паяю без проблем, паяльником (не феном), но глазами (с возрастом) уже не вижу, в бинокуляр смотрю. Какую-нибудь лупу на штативе можно приспособить.

И вторая возможная сложность - надо будет настроить блютуску (модуль JDY-31 на схеме) на быструю скорость, при покупке на али они настроены на битрейт то ли 9600, то ли как попало, а нам надо 115200. Как и что расскажу, если вы доберетесь до этого момента. Не впаивайте ее сразу на плату. Хотя можно и на плате перенастроить.

(Просто у меня проблема - я такие вещи выкидываю из головы сразу после того, как сделал, и чтобы рассказать что да как мне надо снова все вспоминать и вникать - когда доберетесь до этого этапа, тогда и будем разбираться, заранее неохота)

И еще - когда получите платы и детали, выложите сюда фотографии до того, как начнете паять. Посмотрю все ли в порядке, чтоб потом не перепаивать если что.

Оыт небольшой с блютус есть на ардуино, сегодня попробую перенастроить скорость. Платы заказал, ждать месяц. Как придут выложу

[DNK]

Проблема с керамическими конденсаторами в том, что их емкость сильно зависит от температуры, напряжения, и типоразмера...

Да, ты прав, эти явления имеют место. Самый яркий эффект - падение ёмкости от напряжения.



Но в рассматриваемом случае, как совершенно правильно написал Карен, нам в широких пределах пофигу на физическую ёмкость конденсатора.



Как по мне - X5R конденсаторы ставить сегодня - это даже не крохоборство Что касается физических размеров корпуса - сдаётся мне, что график, показанный тобой, сделан на основе уж совсем крайних данных. Да и, честно говоря, если смотреть на разницу в корпусах для одного и того же типа диэлектрика и напряжения - то она пренебрежительно мала, меньше, чем допускаемый производителями разбег по ёмкости, который обычно не менее 10 %.



Ну и чтоб уж два раза не вставать Для рассматриваемого случая можно (а для перфекционистов - нужно!) использовать конденсаторы с диэлектриком NP0 или C0G, что одно и то же. У них и DC bias полностью отсутствует, и температурная зависимость тоже. Насчёт зависимости от размера корпуса - не помню навскидку, но вроде как её тоже нет. Кстати, в последнее время по ним есть существенный прогресс, как по цене, так и по ёмкости - в частности, в корпусе 1206 есть уже 0.22 мкФ для 50 В, (GRM31C5C1H224JE02 @ Murata) что ещё несколько лет назад было фантастикой

[vahegan]

Да, ты прав, эти явления имеют место. Самый яркий эффект - падение ёмкости от напряжения.



Но в рассматриваемом случае, как совершенно правильно написал Карен, нам в широких пределах пофигу на физическую ёмкость конденсатора.



Как по мне - X5R конденсаторы ставить сегодня - это даже не крохоборство Что касается физических размеров корпуса - сдаётся мне, что график, показанный тобой, сделан на основе уж совсем крайних данных. Да и, честно говоря, если смотреть на разницу в корпусах для одного и того же типа диэлектрика и напряжения - то она пренебрежительно мала, меньше, чем допускаемый производителями разбег по ёмкости, который обычно не менее 10 %.



Ну и чтоб уж два раза не вставать Для рассматриваемого случая можно (а для перфекционистов - нужно!) использовать конденсаторы с диэлектриком NP0 или C0G, что одно и то же. У них и DC bias полностью отсутствует, и температурная зависимость тоже. Насчёт зависимости от размера корпуса - не помню навскидку, но вроде как её тоже нет. Кстати, в последнее время по ним есть существенный прогресс, как по цене, так и по ёмкости - в частности, в корпусе 1206 есть уже 0.22 мкФ для 50 В, (GRM31C5C1H224JE02 @ Murata) что ещё несколько лет назад было фантастикой

Я только хотел подчеркнуть, что керамику далеко не всегда можно использовать на замену танталу. Под керамикой обычно подразумевается X5R или X7R. При том, как показано в статье, ссылку на которую я привел в предыдущем посте, названия X5R и X7R это даже не конкретный материал керамики. Любой компонент, обеспечивающий уход емкости в пределах ±22% в температурном диапазоне от -55°C до +125°C, может называться X7R... C0G конечно, решают проблему зависимости емкости от напряжения, но они намного крупнее по габаритам.

[White80]

Ещё вопрос на атмеге должен быть загрузчик? Ну как на ардуино.

[White80]

Чистую шить неполучилось. Или делаю не то

[Карен]

Ещё вопрос на атмеге должен быть загрузчик? Ну как на ардуино.

Нет, прошиваем чистую мегу. Mega328.

Распишите подробно что делаете, если не получается. Это базовые вещи, в любом случае надо разобраться на будущее.

[White80]

Пока не пришли комплектующие и платы эксперементирую. Почемуто процессор на ардуино нано непрошивается, а вот на ардуино уно тот-же процессор прошился без проблем. Тренируюсь и разбираюсь пока время есть, чтобы потом проще немного было

[White80]

И еще - когда получите платы и детали, выложите сюда фотографии до того, как начнете паять. Посмотрю все ли в порядке, чтоб потом не перепаивать если что.

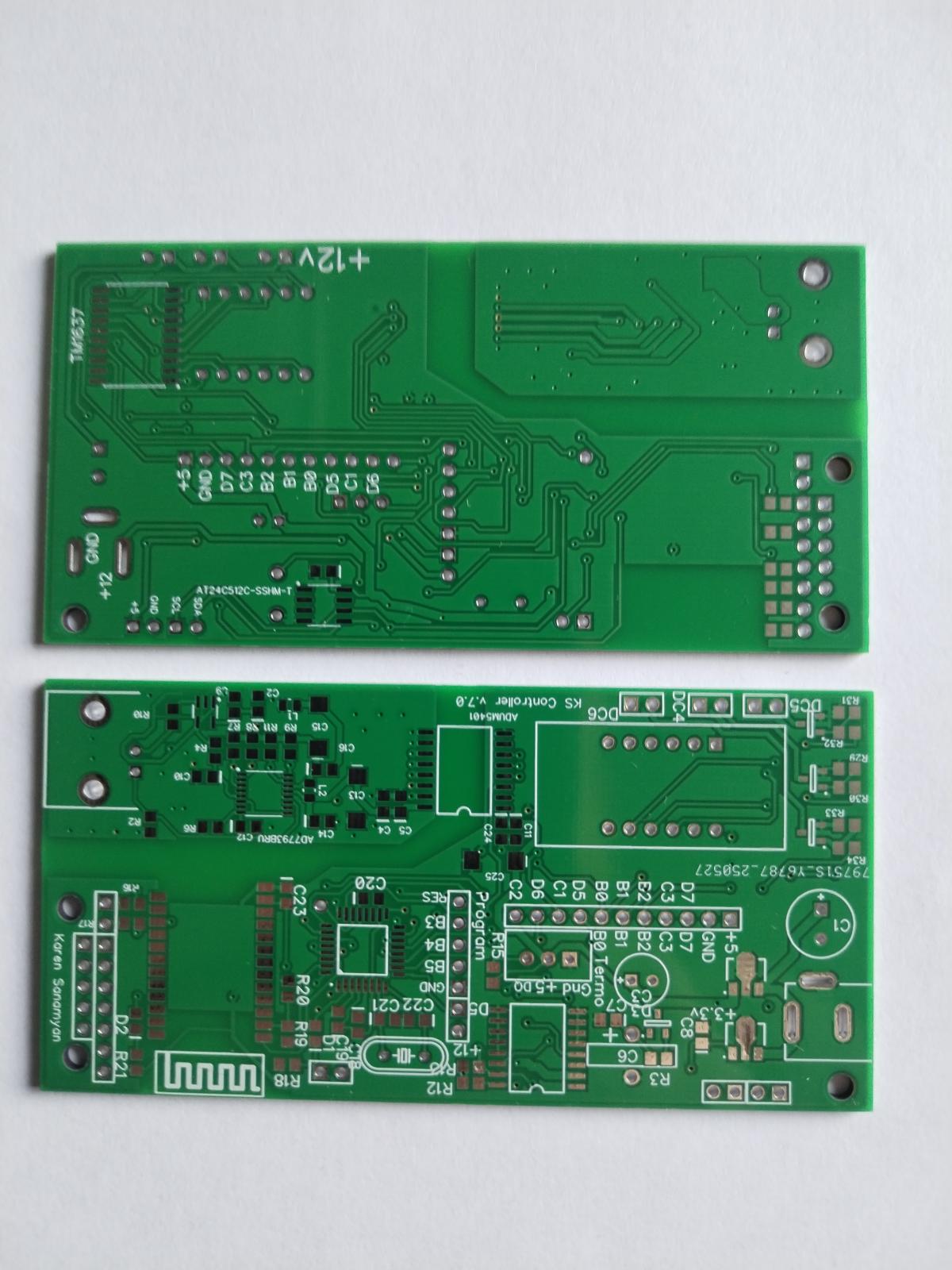

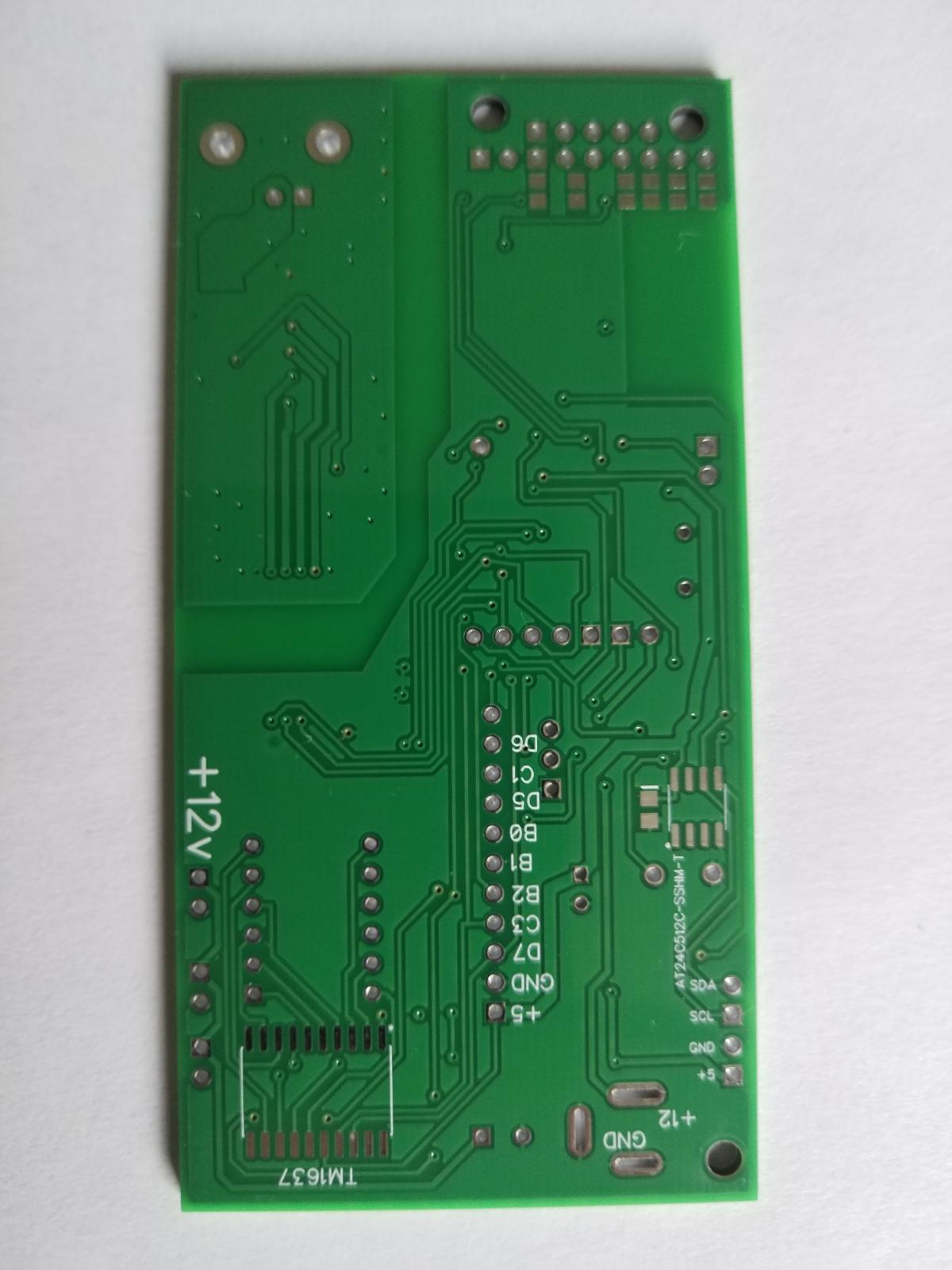

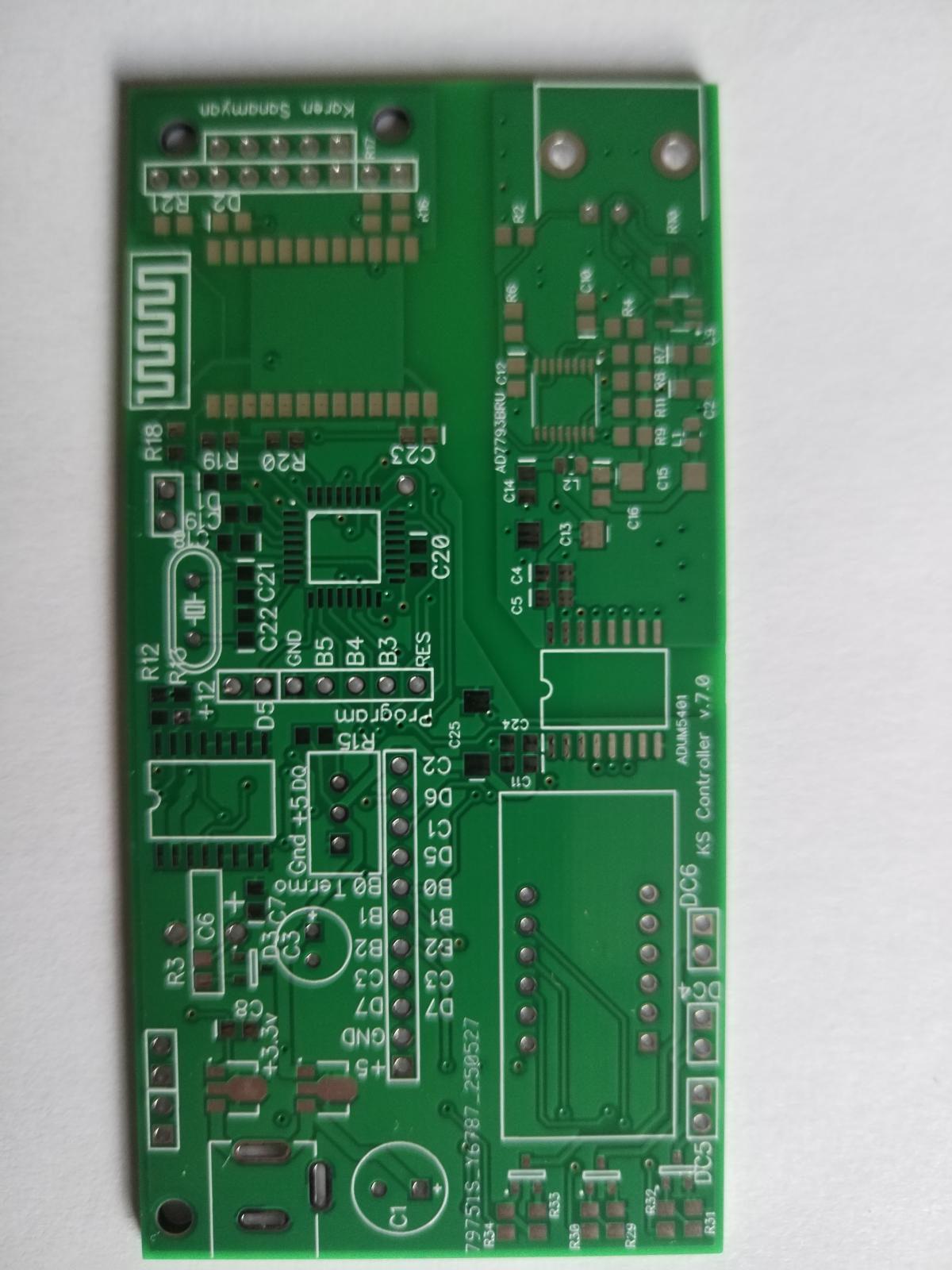

Здравствуйте. Платы пришли

[White80]

Фото

Прикрепленные изображения

•
•
•

[White80]

Можно фото задней части вашей платы

[White80]

Детали с чип дип только в следующем месяце жду

[Карен]

Ну что ж, хорошо. Рад что оно все кого-то серьезно заинтересовало. Честно сказать, не думал. Приятно.



Можно фото задней части вашей платы

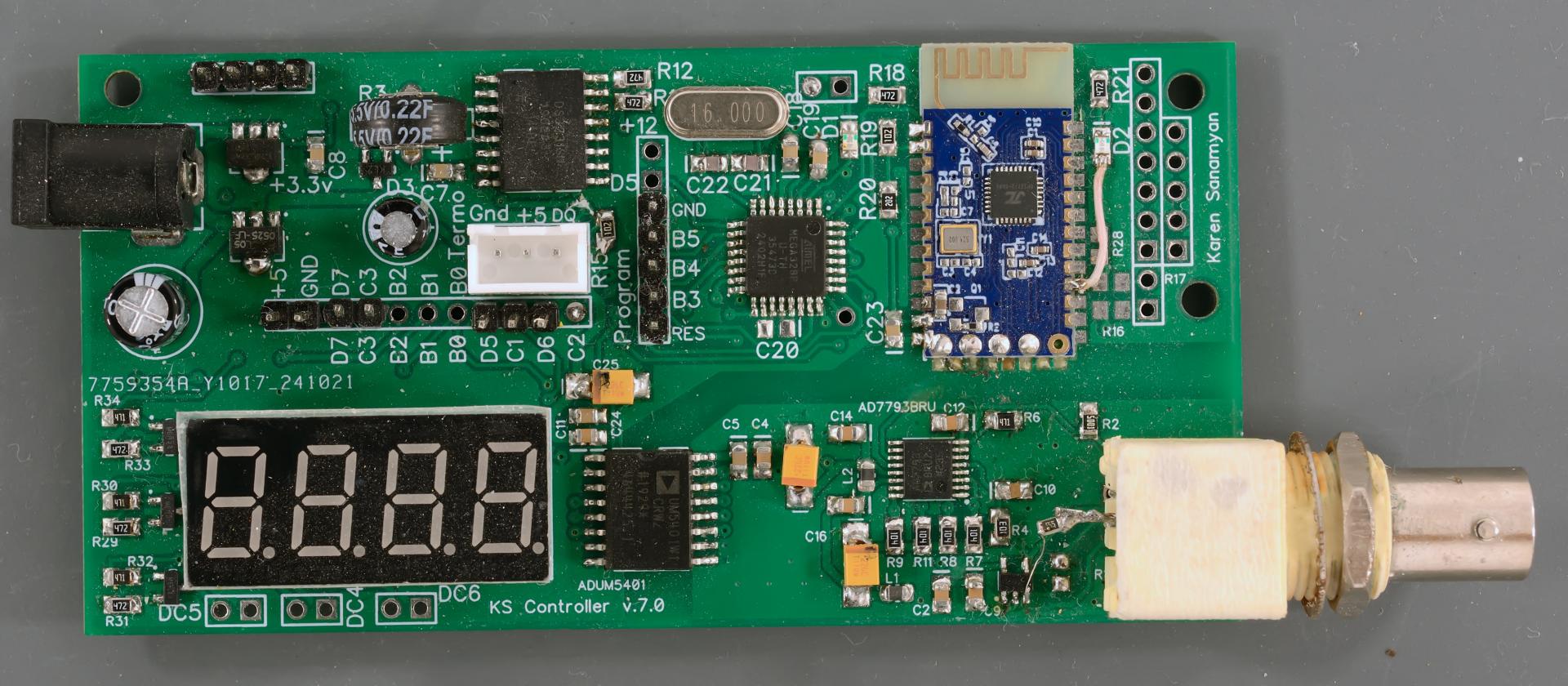

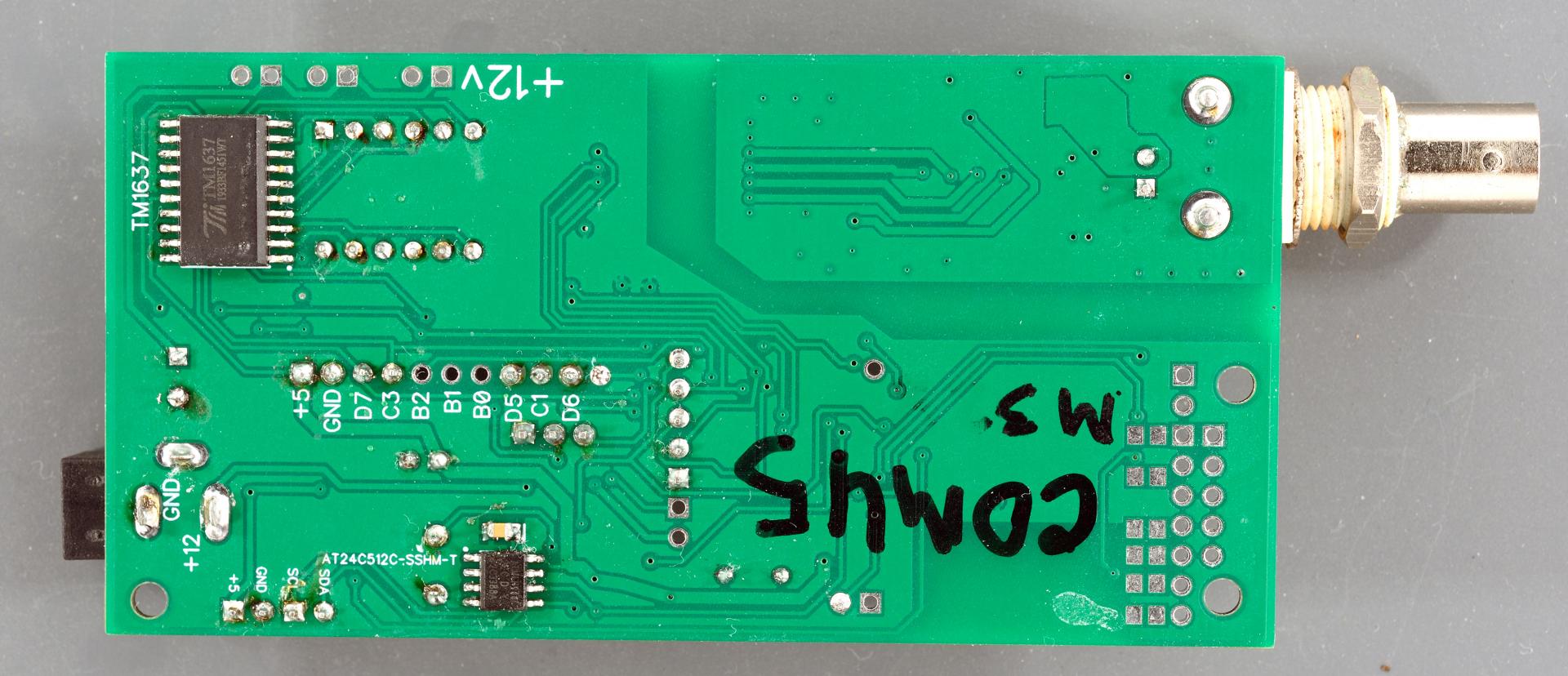

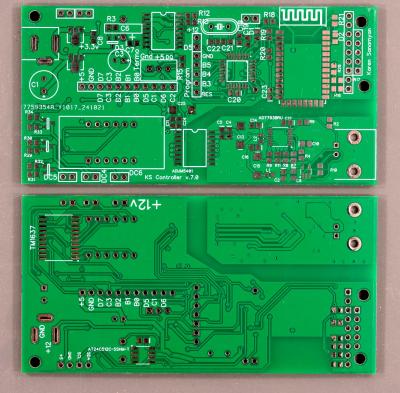

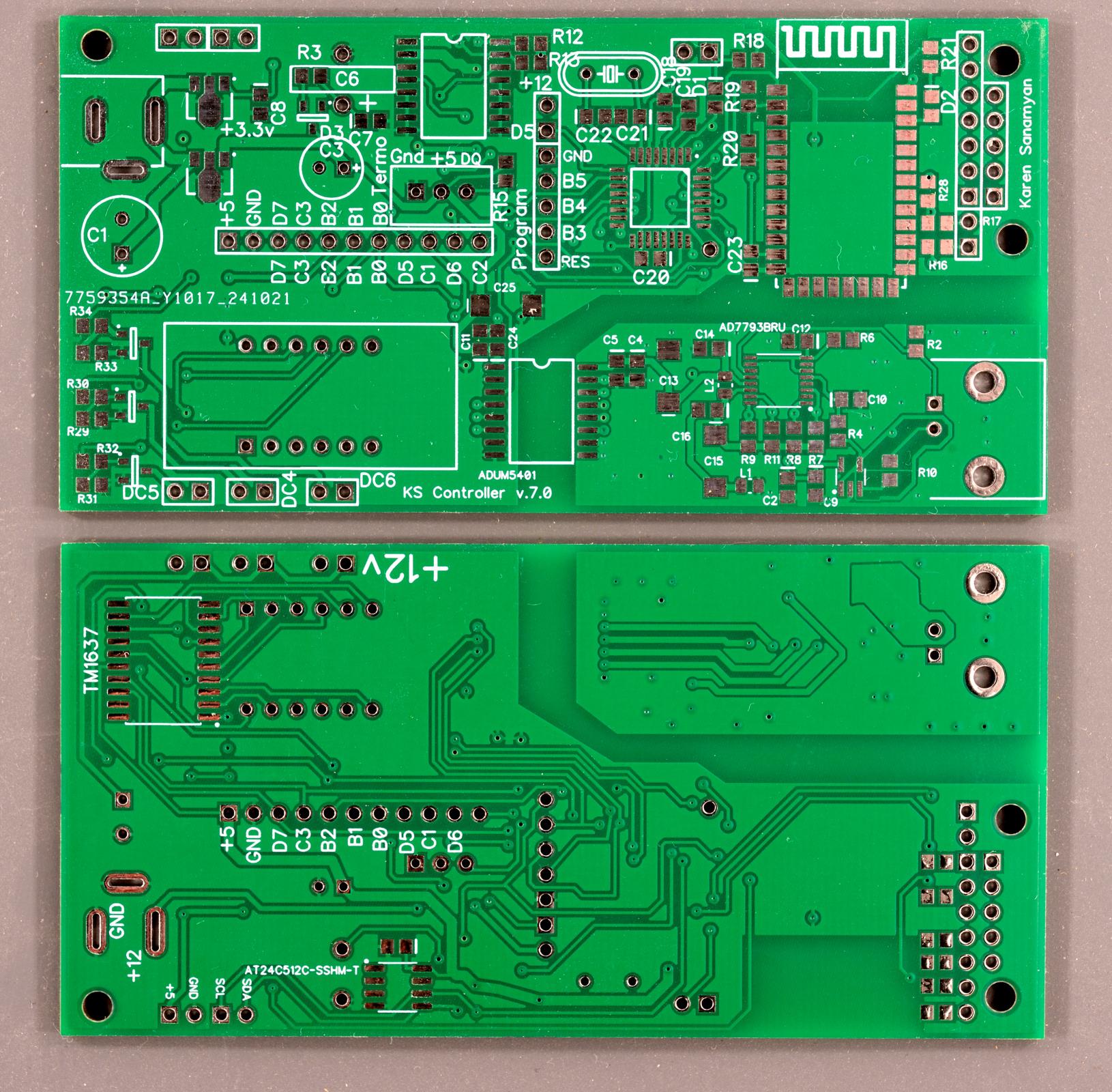

Вот фото чистой платы и полностью спаянный вариант.

Пара моментов:



- Обратите внимание, на моей плате есть нижний ряд контактов под блютуску. Она изначально была рассчитана на старые блютуски HC-05 (которые исчезли с продажи). Новая (ваша) плата рассчитана на ту блютуску, которая указана в схеме, JDY-31 (они, к тому же, оказались сильно лучше старых по дальнобойности и скорости). Поэтому у вашей платы нижнего ряда контактов под блютуску нет. Мне на мою плату пришлось цеплять JDY-31 срезав ножом нижние контакты на плате и еще там проводочком подпаять пришлось. На вашей плате ничего такого делать не надо.



- По пайке. Рекомендую не впаивать все детали стразу. Сначала припаяйте входные конденсаторы и стабилизаторы 3.3 и 5 вольт (78L05, 78L33) и конденсаторы после них. Дальше подаете +12 вольт и смотрите все ли в порядке с напряжениями. На 99% оно будет все в порядке (3.3 и 5 вольт на соответствующих линиях). Убедились и только тогда допаиваете остальное. Я как-то давно один раз пожег все микросхемы из-за коротыша по питанию (12 вольт пошло туда, где должно было быть +5), теперь стараюсь для новых плат проверять.

Затем можно припаять ADUM5401 с конденсаторами которые у него рядом по питанию на входе и на выходе и тоже убедиться, что он на выходе генерит нужное напряжение (+3.3 там кажется).



-7-сегментный индикатор довольно высокий, его лучше паять после того, как припаяете рядом стоящие мелконогие микросхемы, чтобы не мешал при их пайке.



- Блутуску JDY-31 - не надо припаивать все контакты (трудно будет выпаять, если вдруг потом понадобится). Только подключенные на плате (5 контактов только, как на фото).



Прежде чем начнете паять процессор и блютуску, отпишитесь здесь. Там надо будет настроить блютуску и прошить процессор (фьюзы в том числе). Процессор можно и прямо на плате прошить (и перепрощивать потом), но это как кому удобнее.

Прикрепленные изображения

•
•
•

[White80]

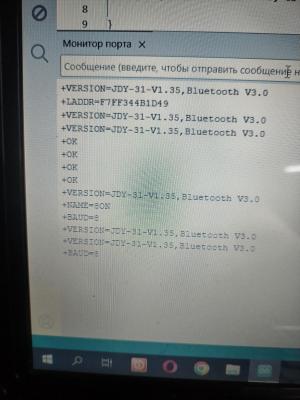

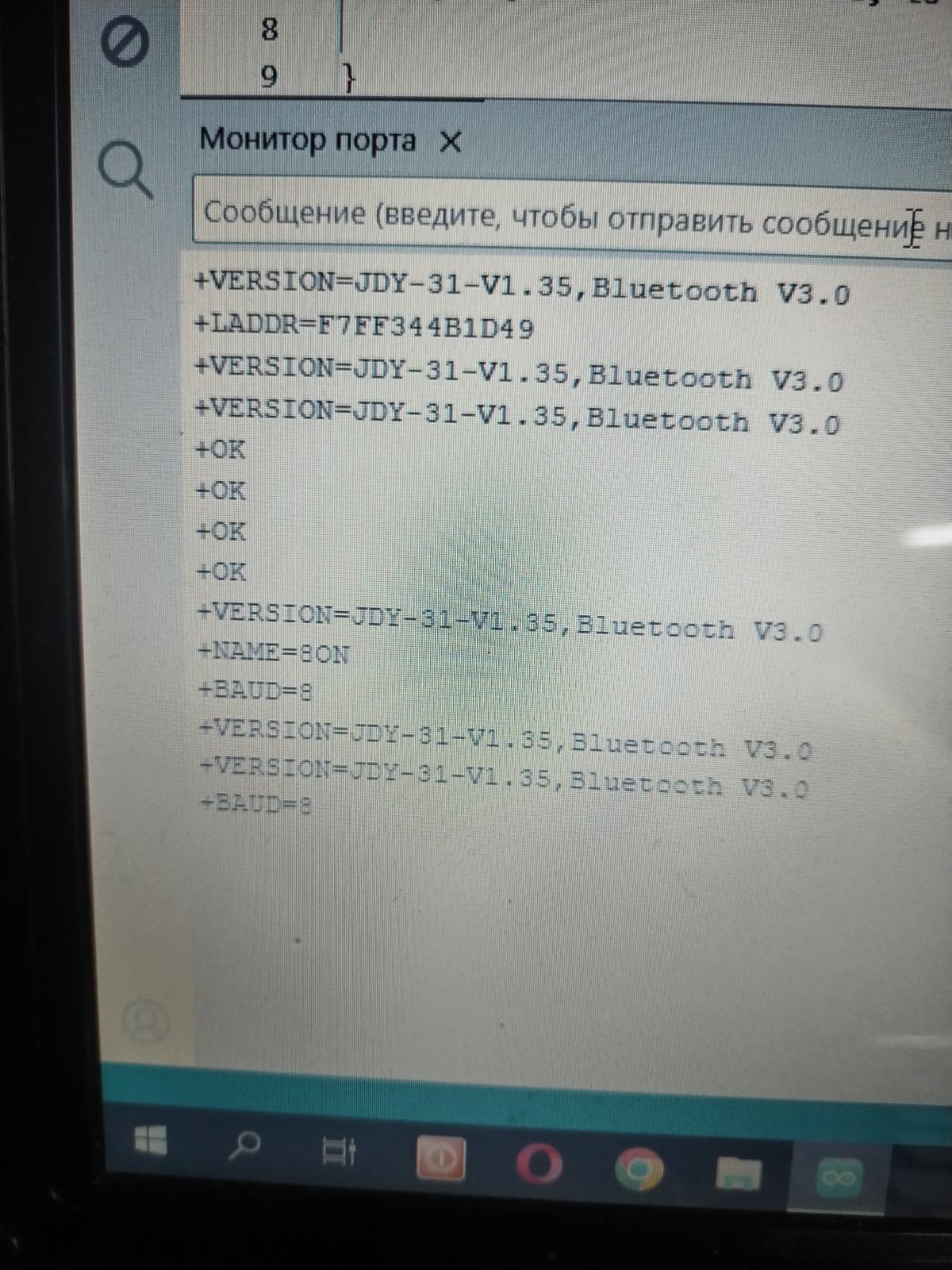

Прошивку уже залил на мегу (кажется), блутус как вы и говорили настроил на 115200. или ещё какие-то настройки надо сделать?

[White80]

.

Прикрепленные изображения

•

[White80]

Да, и заинтересовало на самом деле не только меня. В личку два человека писали и предлогал вместе делать. У одного даже платы есть

[Карен]

Да, и заинтересовало на самом деле не только меня. В личку два человека писали и предлогал вместе делать. У одного даже платы есть

Ну вы братцы, даете. Давайте хоть знать то, я то энтузиазм то у меня не резиновый - когда нет ответки, то и писать ничего не охота.

[Карен]

Прошивку уже залил на мегу (кажется), блутус как вы и говорили настроил на 115200. или ещё какие-то настройки надо сделать?

В меге фьюзы вроде еще надо прошить (у меня оно автоматом прошивается, поэтому давно выкинул из головы, если совсем приспичит пишите- сяду вспоминать)

Нам надо чтобы мега работал от внешнего кварца на 16 мгц и +5 вольт. Вроде он так и есть с завода, но надо бы проверить.



Вот такое записано в шапке файла, но осторожней с этим, разные программы по разному 0 и 1 воспринимают в фьюзах (специально, чтобы всех запутать)



//  ATMega328P 16MHZ  кварц , +5 вольт!



// Fuse Low: E7        Fuse High: D1     ExtFuse: FC

// 7 CKDIV8 - 1        RSTDISBL- 1       7            1

// 6 CKOUT -  1        DWEN    - 1       6            1

// 5 SUT1 -   1        SPIEN   - 0       5            1

// 4 SUT0 -   0        WDTON   - 1       4            1

// 3 CKSEL3 - 0        EESAVE  - 0       3            1

// 2 CKSEL2 - 1        BO0TSZ1 - 0       2 BODLEVEL2  1

// 1 CKSEL1 - 1        BOOTSZ0 - 0       1 BODLEVEL1  0

// 0 CKSEL0 - 1        BOOTRST - 1       0 BODLEVEL0  0



// (Default: Fuse Low: 62, High: D9, Ext: FF)

[White80]

А как это проверить?
