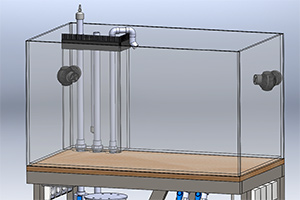

Новая статья. Николай Строчков (Sleepy): Рифовый аквариум 90х50х50h (описание и чертежи).

Sleepy Николай Строчков чертежи

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 44

#1 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 04 Январь 2013 - 03:46

*
Популярное сообщение!

В разделах Решения, Начинающим и Техника опубликована новая статья Николая Строчкова (Sleepy): Рифовый аквариум 90х50х50h (описание и чертежи), в которой он поэлементно показывает всё необходимое чтобы собрать собрать систему для небольшого рифового аквариума 90х50х50h см., а также предоставляет полный комплект чертежей и схем (в формате pdf).



В этой статье-инструкции я предлагаю вам готовое решение для небольшого рифового аквариума: 90х50х50h см. К статье прилагается полный комплект чертежей в формате pdf, которые вы можете скачать, распечатать и заказать изготовление компонентов системы в любой фирме, или же изготовить самостоятельно.
Файлы-приложения находятся в конце статьи. (Читать полностью...)
  • Яна, ikhtiandr, касатка и 12 другим это нравится

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#2 Леонов С.А.

Леонов С.А.

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 3 314
  • Откуда:Михайловка, Волгоградской области

Отправлено 04 Январь 2013 - 10:19

Честное слово, не понимаю, зачем выкладывать полную схему самых ходовых систем бесплатно.

Не, дело не в меркантильности, но я думал, что ты на этом зарабатываешь.
Гурбангулы Бердымухаммедов у Танирбергена Бердонгарова украл кораллы.

#3 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 04 Январь 2013 - 12:13

*
Популярное сообщение!

Честное слово, не понимаю, зачем выкладывать полную схему самых ходовых систем бесплатно.
Не, дело не в меркантильности, но я думал, что ты на этом зарабатываешь.

Labor est etiam ipse voluptas. Труд уже сам по себе - наслаждение. :mail:

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#4 asAleksandr

asAleksandr

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 818

Отправлено 04 Январь 2013 - 14:55

В тумбе передние стойки перенесены в глубь на 80мм, насколько максимально по длинне безопасно можно сделать такую нависающую конструкцию ?

#5 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 04 Январь 2013 - 15:52

В тумбе передние стойки перенесены в глубь на 80мм, насколько максимально по длинне безопасно можно сделать такую нависающую конструкцию ?

Вопрос следует более точно задавать всё-таки... Зависит от длины пролета, размера профиля, толщины его стенок и т.д. В целом - чаще всего можно подобрать значения практически для любого вылета.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#6 oduvan

oduvan

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 4
  • Откуда:Тула

Отправлено 05 Январь 2013 - 22:07

Уважаемый Sleepy спасибо вам что поддерживаете лицензию GNL , просто спасибо за открытые исходники .

#7 genius23

genius23

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 357
  • Откуда:Москва, СВАО

Отправлено 09 Январь 2013 - 19:57

Николай,

Интересные датчики автодолива на чертежах - красный, желтый, зеленый и белый стержень.
Какой конкретно контроллер долива подразумеваете использовать под эти датчики?
Помнится ранее у Вас была разработка на герконовых-поплавковых датчиках. Вы решили от нее отказаться?


Отправлено из моего iPad используя Tapatalk HD

#8 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Январь 2013 - 20:06

Интересные датчики автодолива на чертежах - красный, желтый, зеленый и белый стержень.
Какой конкретно контроллер долива подразумеваете использовать под эти датчики?

Ну вопрос какой автодолив брать - останется на усмотрение собирающего систему. У меня просто есть моделька Аквалоговского автодолива "Акведук-1".
Вот тут писал когда-то: http://www.aqualogo....ge__hl__акведук

Помнится ранее у Вас была разработка на герконовых-поплавковых датчиках. Вы решили от нее отказаться?

Ну конкретно моя дожила свой срок и была разобрала... В нескольких местах по друзьям еще трудятся...

Кондуктометрия очень хороша... хотя и не без недостатков (влажность, солевые отложения)... Если бы делал сейчас - делал бы на кондуктометрических датчиках всё-таки, особенно, если прямой долив воды из осмоса будет.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#9 manty

manty

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 281
  • Откуда:Ульяновск

Отправлено 09 Февраль 2013 - 15:26

Здравствуйте, Николай!
Прочитал Вашу статью по постройке аквариума 90*50*50. Хочу сделать перелив по Вашему чертежу. Размер моего аквариума 100*44*55 Д/Ш/В. Подскажите, пожалуйста, если сделать возврат из трубы на 25 мм подойдёт ли такая возвратная помпа: http://www.aquariumd...og/item_770.htm ?
И ещё- у Вас в перечне указан штуцер-2шт, я не понял для чего они и где их можно заказать, т. к. в aquariumdevices такой позиции нет.
У меня в аквариуме двойное дно из 8-ми мм стёкол. Подойдут ли такие муфты http://www.aquariumd...og/item_240.htmhttp://www.aquariumd...og/item_241.htm на эту толщину 16 мм?
На чертеже
для трубы на 32 переход на 25,а для трубы на 25 переход на 20? Это правильно? Или на 32-ю трубу надо переход на ёмкость тоже на 32?
Дело в том, что я живу не в Москве и хотелось бы перед заказом всё уточнить.

С уважением, manty

#10 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Февраль 2013 - 15:39

Здравствуйте, Николай!

Здравствуйте и Добро пожаловать! :)

Прочитал Вашу статью по постройке аквариума 90*50*50. Хочу сделать перелив по Вашему чертежу. Размер моего аквариума 100*44*55 Д/Ш/В. Подскажите, пожалуйста, если сделать возврат из трубы на 25 мм подойдёт ли такая возвратная помпа: http://www.aquariumd...og/item_770.htm ?

Я бы взял на ступень постарше, т. к. в конструкции есть водорослевый фильтр (с подачей воды байпасом), а подъем указанной помпы указан 1.8 м. По факту может оказаться меньше.

И ещё- у Вас в перечне указан штуцер-2шт, я не понял для чего они и где их можно заказать, т. к. в aquariumdevices такой позиции нет.

Штуцер - вклеевамая ПВХ деталь. Позволяет соединять шланги с трубами. Возможно, что их понадобится 3 шт, если вы будете брать указанную помпу, т. к. в нее тоже надо будет вклеить.

У меня в аквариуме двойное дно из 8-ми мм стёкол. Подойдут ли такие муфты http://www.aquariumd...og/item_240.htmhttp://www.aquariumd...og/item_241.htm на эту толщину 16 мм?

Подойдут. Закручивать резиновой прокладкой внутри аквариума.

для трубы на 32 переход на 25,а для трубы на 25 переход на 20? Это правильно? Или на 32-ю трубу надо переход на ёмкость тоже на 32?

Так... Проверил чертежи. Там ошибка в перечне ПВХ. Трубы 20 и 25 мм используются в этой конструкции (32 - нет). Забыл исправить когда переделывал из предыдущего аквариума. Мои извинения. Исправил.
В аквариуме отверстия 28 и 35 мм. Под переходы 20 и 25 мм. соответственно.
Для 25-х труб - 25-е переходы и т. п.

P.S. Возьмите еще "Муфты соединительные" по 3 шт. 20 и 25 мм. Они нужны чтобы просто склеить две трубы (на случай, если у вас не окажется целой трубы нужной длины).

P.P.S. Сперва всё соберите просто вставляя детали и когда всё будет хорошо - только тогда начинайте клеить.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#11 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Февраль 2013 - 15:56

Кстати:
http://www.aquariumd...og/item_318.htm
http://www.aquariumd...og/item_317.htm

http://www.aquariumd...og/item_247.htm
http://www.aquariumd...og/item_246.htm

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#12 manty

manty

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 281
  • Откуда:Ульяновск

Отправлено 09 Февраль 2013 - 18:03

Спасибо, Николай, за такой быстрый ответ. Скажите пожалуйста, подойдёт ли такой пенник http://www.aquariums...roducts_id=3600, а то я 1355 что-то не нашёл?
В Вашей статье про Дюрсо сказано, что пропускная способность трубы на 25мм- 2000л/ч, значит 20мм ещё меньше, не будет ли мощность Этой помпы http://www.aquariumdevices.ru/catalog/item_771.htm излишней или здесь ключевым фактором является высота подъёма?

#13 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Февраль 2013 - 18:13

Спасибо, Николай, за такой быстрый ответ. Скажите пожалуйста, подойдёт ли такой пенник http://www.aquariums...roducts_id=3600, а то я 1355 что-то не нашёл?
В Вашей статье про Дюрсо сказано, что пропускная способность трубы на 25мм- 2000л/ч, значит 20мм ещё меньше, не будет ли мощность Этой помпы http://www.aquariums...roducts_id=3600 излишней или здесь ключевым фактором является высота подъёма?

Подойдет, но на всякий случай уточните у него высоту и рабочий уровень воды. Проверьте влезает ли оно в тумбу вашу, если вы делаете каркас не по моим, а по модифицированным чертежам. Возможно, что придется скорректировать САМП или подставку под скиммер.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#14 manty

manty

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 281
  • Откуда:Ульяновск

Отправлено 10 Февраль 2013 - 10:54

Добрый день, Николай.
Скажите, пожалуйста, можно ли заменить помпы течения tunze 6055 на 6045 или 6065? Всё-таки они значительно дешевле.

#15 manty

manty

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 281
  • Откуда:Ульяновск

Отправлено 11 Февраль 2013 - 14:03

Здравствуйте, Николай!

Если ставить 2 помпы течения Тunze 6055, то можно ли брать контроллер 7092?
Можно ли заменить возвратную помпу Reef octopus HY 3000 на Tunze Silence 1073.040?

#16 PREstich

PREstich

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 1
  • Откуда:Новосибирск

Отправлено 13 Апрель 2013 - 14:45

Объясните пожалуйста, как происходит движение воды после попадания в отсек флотатора



#17 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 13 Апрель 2013 - 16:33

После обработки воды флотатором вода попадает в центральный отсек с возвратным насосом. Откуда подается наверх назад в аквариум. Но не вся. Часть воды по пути отводится на слив в водорослевый фильтр. И после водорослевого фильтра снова сливается в центральный отсек. Как бы два кольца получаются.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#18 iReef

iReef

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 172
  • Меня зовут:Михаил
  • Откуда:Мытищи, Москва - Медведково, СВАО

Отправлено 18 Июль 2013 - 22:22

Николай, всякий раз, читая ваши публикации, получаю неимоверное удовольствие. Какой программой вы пользуетесь для эскизов и чертежей?


С уважением, Михаил


#19 shahbanov

shahbanov

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 331
  • Меня зовут:Тимур
  • Откуда:Краснодар

Отправлено 22 Сентябрь 2014 - 13:09

Labor est etiam ipse voluptas. Труд уже сам по себе - наслаждение. :mail:



Добрый день Николай! Собираю систему по вашим чертежам!

Есть желание добавить фильтрацию через решетки с адсорбентами, как в других ваших проектах (речь о сампе), подскажите как лучше это реализовать? Мне думается центральный отсек разбить на 2 части и немного уменьшить водорослевик, или вообще сделать как проекте 100х45х55см.....



#20 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 576
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 22 Сентябрь 2014 - 20:36

или вообще сделать как проекте 100х45х55см.....

Да, наверное так и стОит. :)

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.
