#21 NorkIn

NorkIn

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 973
  • Меня зовут:Алексей
  • Откуда:Москва, САО

Отправлено 23 Сентябрь 2014 - 00:29

Подскажите, а я правильно понял схему движения воды?






т.е. в водорослевик вода поступает от байпаса и уходит через решетку по фильтр-платам вниз к возвратной помпе?

В таком исполнении сампа куда целесообразней поставить датчик долива?


С уважением, Алексей

90х50х50


#22 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 23 Сентябрь 2014 - 00:35

т.е. в водорослевик вода поступает от байпаса и уходит через решетку по фильтр-платам вниз к возвратной помпе?

Да. И после флотатора также через решетки к возвратной.

В таком исполнении сампа куда целесообразней поставить датчик долива?

Ох... https://reefcentral....&ELEMENT_ID=505

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#23 NorkIn

NorkIn

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 973
  • Меня зовут:Алексей
  • Откуда:Москва, САО

Отправлено 23 Сентябрь 2014 - 01:00

Да. И после флотатора также через решетки к возвратной.

Ох... https://reefcentral....&ELEMENT_ID=505



FaQ-ушечку эту читал :) может быть не совсем правильно задал вопрос...хотел спросить в этом сампе постоянным будут уровни в отсеках с пенником и в водоросливике, т.е. электроды автодолива надо ставить в возвратном отсеке, верно?


С уважением, Алексей

90х50х50


#24 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 23 Сентябрь 2014 - 01:04

FaQ-ушечку эту читал :) может быть не совсем правильно задал вопрос...хотел спросить в этом сампе постоянным будут уровни в отсеках с пенником и в водоросливике, т.е. электроды автодолива надо ставить в возвратном отсеке, верно?

Верно.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#25 Манюня

Манюня

    Продвинутый пользователь

  • Заблокированные
  • PipPipPip
  • Cообщений: 7 213

Отправлено 28 Сентябрь 2014 - 19:31

Мудреная слишком крышка у емкости автодолива кмк. Можно сделать два ребра по коротким сторонам емкости(не на полную длину ) и обрезать угол сплошной крышки для выхода провода питания и трубки долива. Делать проще, использовать удобно. испарение почти ноль.



#26 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 11 Январь 2018 - 10:31

тема старая, но всеже, кто-нибудь делал каркас по чертежам 90х50х50? что там с верхней левой балкой? проверил чертежи, она слишком близко к левому краю и перекроет отверстие, как мне кажется.



#27 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 11 Январь 2018 - 11:21

тема старая, но всеже, кто-нибудь делал каркас по чертежам 90х50х50? что там с верхней левой балкой? проверил чертежи, она слишком близко к левому краю и перекроет отверстие, как мне кажется.

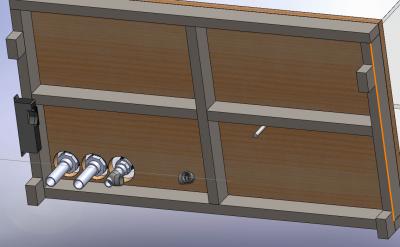

Разрез и вид снизу:




Вообще... Я конечно могу ошибаться... Но такой косяк как балка перекрывает отверстия краааайне маловероятен.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#28 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 11 Январь 2018 - 13:58

Спасибо за ответ, и, разумеется, огромная признательность за ваши труды. На этой картинке у вас только средняя балка есть, а в PDF чертежах их 3. Я не сам заметил, заказал изготовление, а мне сказали что как раз такое уже недавно делали и заказчику пришлось срезать левую балку, т. к. она правое отверстие перекрыла. Вот я и пересчитал, получается стремно, но не смертельно. Вот и интересуюсь, у кого есть опыт.



#29 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 11 Январь 2018 - 14:03

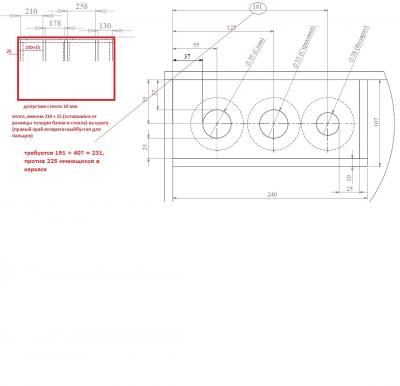

рассчет

Прикрепленные изображения

  • a2.jpg


#30 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 11 Январь 2018 - 14:34

Спасибо за ответ, и, разумеется, огромная признательность за ваши труды. На этой картинке у вас только средняя балка есть, а в PDF чертежах их 3. Я не сам заметил, заказал изготовление, а мне сказали что как раз такое уже недавно делали и заказчику пришлось срезать левую балку, т. к. она правое отверстие перекрыла. Вот я и пересчитал, получается стремно, но не смертельно. Вот и интересуюсь, у кого есть опыт.

Я прошу прощения... Это (на картинке в предыдущем посте) вообще какой-то другой каркас был от другого аквариума... Много у меня слишком их валяется. )

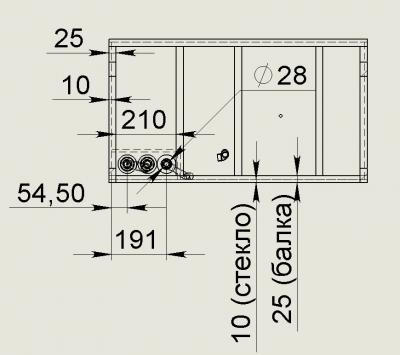

Так... Я вот набросал быстренько. Вид снизу с размерами. Не понимаю что у вас там не сходится:





С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#31 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 11 Январь 2018 - 15:05

:) спасибо, буду делать. Просто разволновался по поводу слов о том, что человеку пришлось пилить балку.



#32 Passattikk

Passattikk

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 189
  • Меня зовут:Дмитрий
  • Откуда:Минск

Отправлено 15 Январь 2018 - 10:30

:) спасибо, буду делать. Просто разволновался по поводу слов о том, что человеку пришлось пилить балку.

Привет земляк.
Ну что тебе баночку сделали?
Делал все по чертежам?Ничего не менял?

#33 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 15 Январь 2018 - 10:47

Привет земляк.
Ну что тебе баночку сделали?
Делал все по чертежам?Ничего не менял?

не успел еще сделать, заказал только каркас, неделю с покрытием полимера делать будут. Заберу, потом стекло буду делать, мало ли с размером каркаса напортачат. я, всеже на 20 мм сдвинул левую балку. Посоветовали на случай какой аварии: все мокрое, скольское, психуешь, лучше свободный доступ к трубам иметь для пальцев.

кстати, я у нас тему открыл по этому поводу, скидываю инфу где/что делаю, может кому пригодится: http://akva.by/forum...p?topic=28065.0



#34 Passattikk

Passattikk

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 189
  • Меня зовут:Дмитрий
  • Откуда:Минск

Отправлено 19 Январь 2018 - 11:56

А покажи на чертеже какую балку перенёс?
Что то не понимаю

#35 stb

stb

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 27
  • Меня зовут:Сергей
  • Откуда:Минск

Отправлено 19 Январь 2018 - 12:47


красным что, зеленым куда

сдвинул на 20 мм, чтобы чуть свободней доступ был

+

сам думаю по другому делать, без водорослевика, но с реакторами пелет и иже с ним



#36 Passattikk

Passattikk

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 189
  • Меня зовут:Дмитрий
  • Откуда:Минск

Отправлено 22 Январь 2018 - 14:41

Sleepy а как в этот самп добавить отсек для фильтр пакетов как а 100х45?
Можете добавить файлик с чертежом?

#37 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 22 Январь 2018 - 15:34

Sleepy а как в этот самп добавить отсек для фильтр пакетов как а 100х45?
Можете добавить файлик с чертежом?

Добрый день!



Это уже будет совсем другой САМП. Переставить от 100х45 сюда не получится потому что тут слив слева, а там посередине. Т.ч. надо выдумывать именно новый самп.


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#38 Passattikk

Passattikk

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 189
  • Меня зовут:Дмитрий
  • Откуда:Минск

Отправлено 06 Февраль 2018 - 11:44

Sleepy и форумчане очень нужна помощь.
Какая должна быть деталировка стекла?сейчас нужно заказать нарезать стекло.

#39 Алла

Алла

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 159
  • Меня зовут:Алла
  • Откуда:Краснодар

Отправлено 10 Апрель 2018 - 10:32

Хочу сказать Огромное Спасибо Николаю, за чертежи!!! Побольше бы вариантов всяких , чтобы люди могли самостоятельно делать морские аквариумы..И не обращайте внимание на коммерсантов , если бы все зависело от них, у нас бы морские аквариумы были у 10 человек и только в Москве....

Вопрос по свету на этот аквариум, там указывается подходящий светильник мг+лл , какие еще варианты посоветуете,желательно с количеством ламп , ваттами и т. п.

Еще раз большая благодарность!!!!



#40 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 13 561
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 10 Апрель 2018 - 14:22

Хочу сказать Огромное Спасибо Николаю, за чертежи!!! Побольше бы вариантов всяких , чтобы люди могли самостоятельно делать морские аквариумы..

Спасибо!

И не обращайте внимание на коммерсантов , если бы все зависело от них, у нас бы морские аквариумы были у 10 человек и только в Москве....

Не очень понял что вы имеете ввиду... Но вы напрасно противопоставляете коммерсантов и потребителей. Одних без других не будет.

Вопрос по свету на этот аквариум, там указывается подходящий светильник мг+лл , какие еще варианты посоветуете,желательно с количеством ламп , ваттами и т. п.

Этот вопрос лучше задать в разделе про свет. Указав размеры аквариума и планируемое население.

С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.
