2 Голосов
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 16:37
to Semen1
БП такие, 2 шт (конкретного продавца не помню), ваттметр не нашел, ссылку на аналог давал, матрицы с сатиследа, 36в, 30ки белые 2 шт, 50 белые 2 шт, 30 синии 8шт. Вечером, если не сожрет что-то большее, фотки выложу.
PS: научи как "колесо электросчётчика в другую сторону раскрутить", применительно к обсуждаемой системе. Очень надо, я тогда точно ничего не буду менять, только матрицы как расходники, все равно выгоднее будет.
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 16:41
я сказал, что не есть гуд в подключении светодиодов напрямую к БП без стабилизации по току да еще из параллельной батареи в 20 штук.
не согласны?
А я согласен, общетеоретически. Не есть гуд, безказяфф. Но вот для конкретно моей ситуации я не вижу в таком решении проблем. Не, конечно, если ваттметру доверять нельзя ни насколечко, тогда ой. Но я в этом далеко не уверен.
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 16:59
а в чем тогда несогласие с моим высказыванием?
Вы высказали утверждение. Как только вас попросили развернуть ответ, вы начали отмахиваться. Зачем было вообще писать, если не готовы дать подробный ответ?
Давайте не будем углубляться. Нельзя так включать диоды - никто с этим не спорит
Наверное на этом неплохо бы поставить точку
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 17:04
Это зависит от счетчика. Слишком много нюансов надо учесть прежде всего форму тока, короче говоря график формы тока накладывается на синусоиду питающего напряжения и интегрируется ....
Да, я в курсе. Но вот у меня лежит дешевый китайски ваттметр - брал его долларов так за 15, и у него TrueRMS плюс он косинус фи считает, еще какую-то фигню... Экран, правда, из гуано панды сделан
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 17:04
Вы высказали утверждение. Как только вас попросили развернуть ответ, вы начали отмахиваться. Зачем было вообще писать, если не готовы дать подробный ответ?
Давайте не будем углубляться. Нельзя так включать диоды - никто с этим не спорит
по вашему тут надо было процитировать дюжину учебников по схемотехнике?
если вы сами признаете, что так подключать не надо, если и dinn не отрицает, что светодиод необходимо питать источником тока, то что тогда объяснять и обосновывать (точнее мотивировать)?
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 17:11
по вашему тут надо было процитировать дюжину учебников по схемотехнике?
Разумеется нет. Но утверждения тех, кто говорит что у dinn все дико плохо, как выяснилось, базируются на предположении что у него ваттметр без trueRMS
Не так ли? Во всех остальных случаях что-то как-то не лепится...
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 17:12
Давайте не будем углубляться. Нельзя так включать диоды - никто с этим не спорит
Э, я пока какбэ не совсем согласен. Во всяком случае, до того момента, пока не разберусь с ваттметром. А так - пока я считаю, что при малых нагрузках, заведомо не приближающихся к паспортным (ну, скажем при от половине до 2/3 от них) это вполне допустимо. Не, есть много оговорок, типа теплового режима, +/- одинакового сопротивления в проводах и т.д. Но, в целом, как-то так.
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 17:16
Разумеется нет. Но утверждения тех, кто говорит что у dinn все дико плохо, как выяснилось, базируются на предположении что у него ваттметр без trueRMS
не совсем так, ваттметр ваттметром, а я приводил и другое объяснение
ps: dinn посмотрите такую книжку, к примеру
Давиденко. Современная схемотехника в освещении
она простенькая, не очень новая, но в целом всё разжевано, и главное, её легко скачать.
о питании светодиодов там на 232 странице
Штатный зануда
Отправлено 27 Июнь 2013 - 17:25
Э, я пока какбэ не совсем согласен. Во всяком случае, до того момента, пока не разберусь с ваттметром. А так - пока я считаю, что при малых нагрузках, заведомо не приближающихся к паспортным (ну, скажем при от половине до 2/3 от них) это вполне допустимо. Не, есть много оговорок, типа теплового режима, +/- одинакового сопротивления в проводах и т.д. Но, в целом, как-то так.
Зачем ????? На колу мочало начинаем сказочку сначала ?))
Хочешь скажу тебе почему у тебя СД сразу не сгорели, в первый-же день ?
Новичок
Отправлено 27 Июнь 2013 - 17:30
to Semen1
БП такие, 2 шт (конкретного продавца не помню), ваттметр не нашел, ссылку на аналог давал, матрицы с сатиследа, 36в, 30ки белые 2 шт, 50 белые 2 шт, 30 синии 8шт. Вечером, если не сожрет что-то большее, фотки выложу.
PS: научи как "колесо электросчётчика в другую сторону раскрутить", применительно к обсуждаемой системе. Очень надо, я тогда точно ничего не буду менять, только матрицы как расходники, все равно выгоднее будет.
Вы утверждали, что ваш БП ничего не ограничивает - это не так.

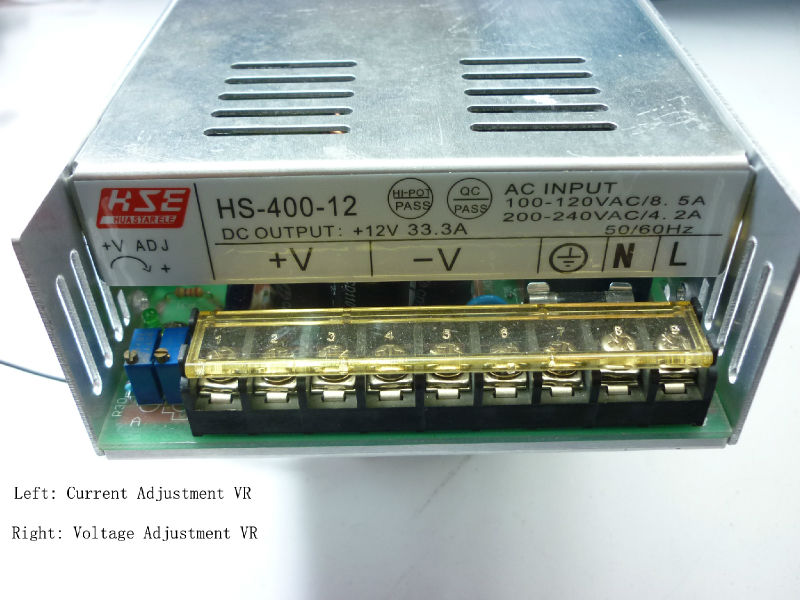

Посмотрите на картинку в вашей ссылки:
ваш БП и напряжение, и ТОК ограничивает, причём в пределённых пределах по вашему желанию!
Я бы не исключал, что и без вашего ведома этот БП может перейти в режим ограничения тока. Надо знать сколько и каких матриц вы на него повесили + какие у него выставленны пределы по току и напряжению.
PS:"колесо электросчётчика в другую сторону раскрутить" - дружу с УК чего и другим желаю
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 23:00
Вы утверждали, что ваш БП ничего не ограничивает - это не так.
Посмотрите на картинку в вашей ссылки:
ваш БП и напряжение, и ТОК ограничивает, причём в пределённых пределах по вашему желанию!
Я бы не исключал, что и без вашего ведома этот БП может перейти в режим ограничения тока. Надо знать сколько и каких матриц вы на него повесили + какие у него выставленны пределы по току и напряжению.
Мой косяк. Не ту ссылку дал. Искал второпях бп с синим подстрочником и не проверил. "Осознаю свою вину, меру, степень, глубину". Поискал сейчас - не нашел именно такого. Типа такого, но с другим подстрочником, одинарным и таким же, как и на первой ссылке.
И, как обещал, фото:

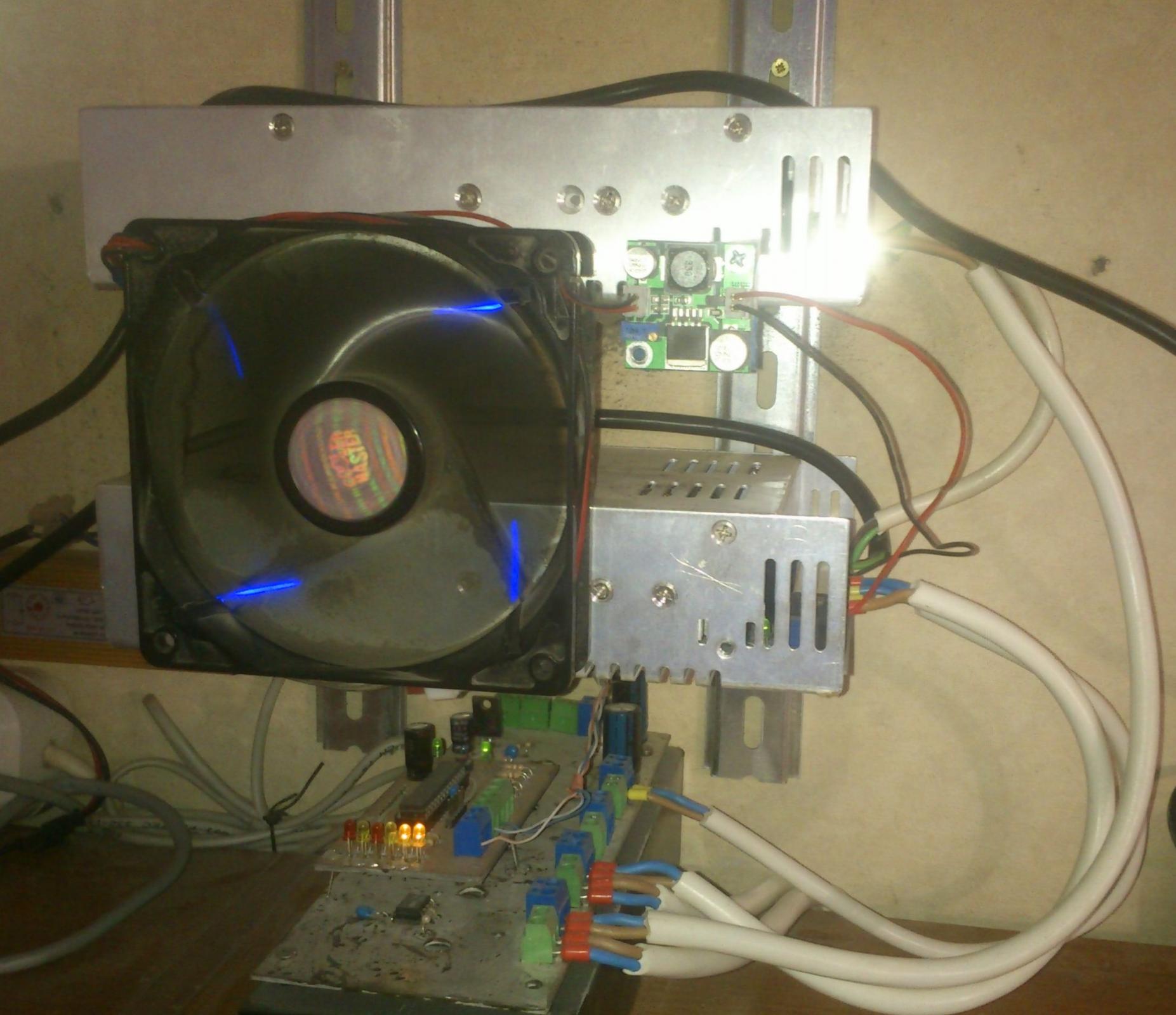

Общий вид. Два БП (один на синий канал, другой на белый) и контроллер. Контролер на атмеге, оцифровывает 0-10в сигнал с профилюкса и делает соответствующую скважность на транзисторе.

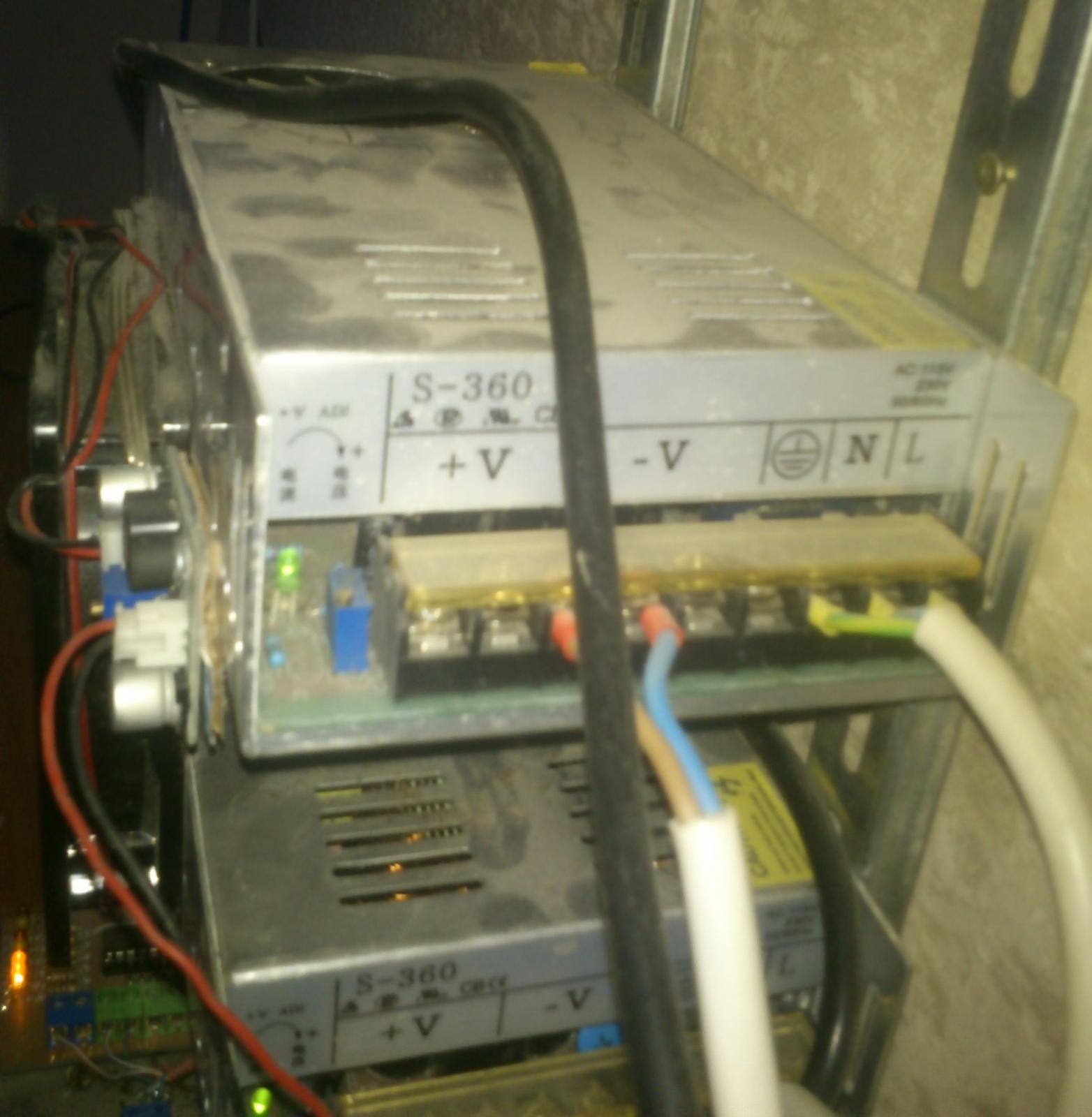

Взгляд с боку:

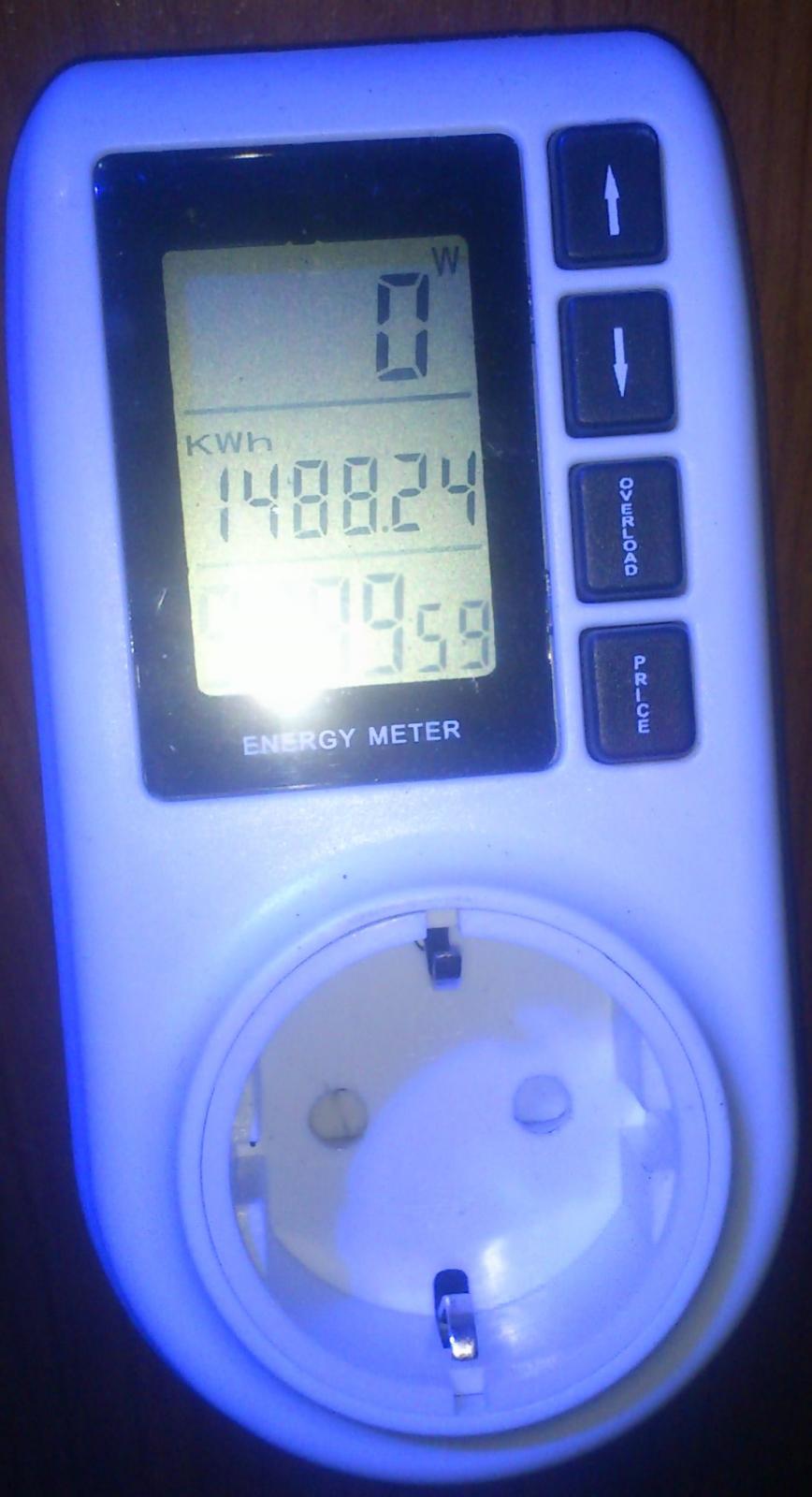

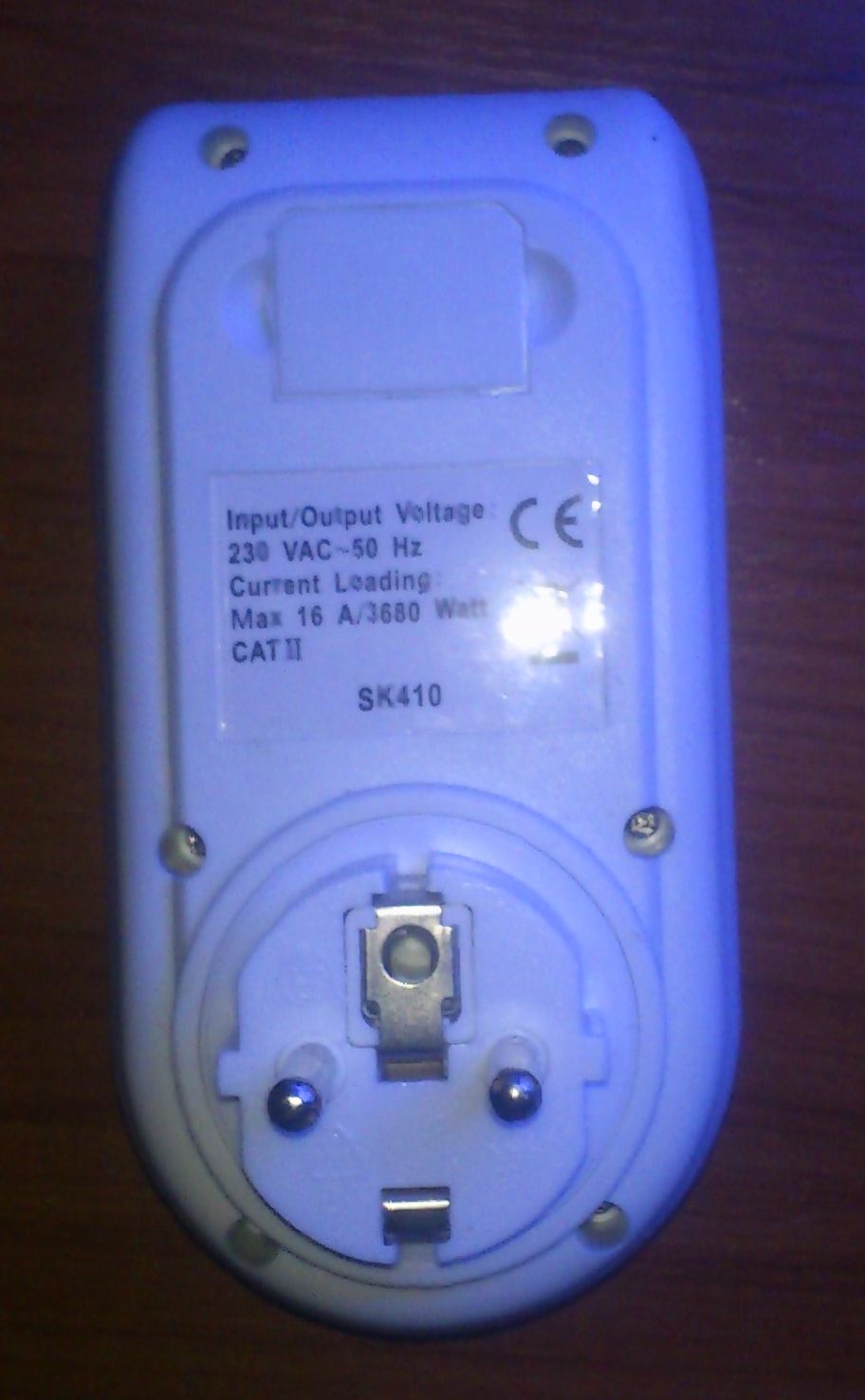

Ваттметр:
PS:"колесо электросчётчика в другую сторону раскрутить" - дружу с УК чего и другим желаю
Это, извините, треп ни о чем, оно же "писало чесало". "Знаю великую тайну, но никому ее не скажу". УК, как же.
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 23:05
не совсем так, ваттметр ваттметром, а я приводил и другое объяснение
Это про термопасту или что-то еще? Извиняюсь, может что-то пропустил.
Продвинутый пользователь
Отправлено 27 Июнь 2013 - 23:21
Это про термопасту или что-то еще? Извиняюсь, может что-то пропустил.
Кстати - вот у меня два вопроса возникло:
1. Когда я диммирую светильник (скажем, он работает на 10%, выставленных на профилюксе), у него потребляемая мощность меняется или как? Исходя из утверждений оппонентов - нет.
2. Когда я уменьшаю/увеличиваю вольтаж на БП - потребляемая мощность светильника меняется или как? Исходя из утверждений оппонентов - нет.
PS: Только, плз, без филологии. Я, конечно, сдерживаюсь, и не реагирую на большую часть наездов и откровенных фантазий, но когда-нибудь могу и не выдержать. И хрен с ней, с кармой. Скажу откровенно, если бы у меня в конторе технари вместо конкретики начали бы "сок мозга" и гуманитарщину, подобную той что в ответах встречается, нести, то они немедленно были бы поставлены в коленно-локтевую позицию с настеж открытой пастью для лучшего проветривания мозгов и закрепления пройденного урока. Не, я понимаю, законы форумного трепа и все такое... Но достает. Это ни разу не помощь....
Продвинутый пользователь
Отправлено 28 Июнь 2013 - 07:05
1. Меняется. Потому что это показывает ваттметр. Даже если он врет, то всегда врет одинаково и если циферка на нем становится меньше, то потребляемая мощность на самом деле уменьшается.
2. Вольтаж на потребляемую мощность в твоем случае не должен влиять вообще никак, если он достаточен. А если недостаточен - непонятно что там вообще будет происходить, когда вольтаж упадет ниже того что нужен диоду чтобы светиться. Я раньше думал что диод работать не будет. Однако, горит что он при этом потребляет - мне неведомо, не мерял.
Штатный зануда
Отправлено 28 Июнь 2013 - 08:45
Кстати - вот у меня два вопроса возникло:
1. Когда я диммирую светильник (скажем, он работает на 10%, выставленных на профилюксе), у него потребляемая мощность меняется или как? Исходя из утверждений оппонентов - нет.
2. Когда я уменьшаю/увеличиваю вольтаж на БП - потребляемая мощность светильника меняется или как? Исходя из утверждений оппонентов - нет.
1. конечно меняется.
2. тоже меняется.
Продвинутый пользователь
Отправлено 28 Июнь 2013 - 08:48
Это про термопасту или что-то еще? Извиняюсь, может что-то пропустил.
нет о другом (про пасту вообще ни слова не говорил), писал два раза уже минимум.
Новичок
Отправлено 28 Июнь 2013 - 10:50
PS: Только, плз, без филологии. Я, конечно, сдерживаюсь, и не реагирую на большую часть наездов и откровенных фантазий, но когда-нибудь могу и не выдержать. И хрен с ней, с кармой. Скажу откровенно, если бы у меня в конторе технари вместо конкретики начали бы "сок мозга" и гуманитарщину, подобную той что в ответах встречается, нести, то они немедленно были бы поставлены в коленно-локтевую позицию с настеж открытой пастью для лучшего проветривания мозгов и закрепления пройденного урока.
Вы "в коленно-локтевую позицию" с себя не хотите начать?
Вам ВСЕ уже неоднократно говорили, что вы ИДИОТИЗМОМ занимаетесь, включая матрицы без индивидуального ограничения тока
Продвинутый пользователь
Отправлено 28 Июнь 2013 - 12:03
1. конечно меняется.
2. тоже меняется.
Отлично. И еще два вопроса.
1. Договорились, что когда я уменьшаю/увеличиваю вольтаж на БП - потребляемая мощность светильника меняется. А что происходит с током? Он меняется или как?
2. 36вольтовая матрица на 30 ватт, как "это знает каждый", состоит из трех параллельно подключенных цепочек по 10 чипов последовательно. При запитывании ее от драйвера 1а что произойдет при выходе из строя одной из цепочек? Какой ток пойдет на оставшиеся? И что будет с матрицей?
to Semen1
Вообщем, проходя мимо - проходите мимо. Со всеми своими трурмсами и раскрученными в обратную сторону счетчиками. А то как-то при общении с Вами визгу много, а шерсти мало. Досвидос.
Продвинутый пользователь
Отправлено 28 Июнь 2013 - 12:09
2. Вольтаж на потребляемую мощность в твоем случае не должен влиять вообще никак, если он достаточен. А если недостаточен - непонятно что там вообще будет происходить, когда вольтаж упадет ниже того что нужен диоду чтобы светиться. Я раньше думал что диод работать не будет. Однако, горит
Наблюдаемый факт таков - бп выдает минимум 28в. При этом вольтаже 36в матрица еле светится. При повышении вольтажа - яркость растет. Измерение ваттметром показывают, что и потребляемая мощность тоже растет.
нет о другом (про пасту вообще ни слова не говорил), писал два раза уже минимум.
Можно номер сообщения? Просмотрел сейчас - не нашел ничего, что могло бы мне помочь в решении своего вопроса.
Штатный зануда
Отправлено 28 Июнь 2013 - 12:31
Отлично. И еще два вопроса.
1. Договорились, что когда я уменьшаю/увеличиваю вольтаж на БП - потребляемая мощность светильника меняется. А что происходит с током? Он меняется или как?
2. 36вольтовая матрица на 30 ватт, как "это знает каждый", состоит из трех параллельно подключенных цепочек по 10 чипов последовательно. При запитывании ее от драйвера 1а что произойдет при выходе из строя одной из цепочек? Какой ток пойдет на оставшиеся? И что будет с матрицей?
to Semen1
Вообщем, проходя мимо - проходите мимо. Со всеми своими трурмсами и раскрученными в обратную сторону счетчиками. А то как-то при общении с Вами визгу много, а шерсти мало. Досвидос.
Уточнение, мы все еще говорим про цепь СД - выход с ИП ?
если да, то:
1. конечно меняется.
2. Под фразой "запитывание от драйвера 1А" я подразумеваю, что драйвер имеет обратную связь по току и четко держит именно 1А вне зависимости от нагрузки.
в этом случае на матрицу по прежнему будет подано 1А, этот ток будет поровну разделен между двумя оставшимися цепочками, то есть по 500мА.
При условия что "выход из строя одной из цепочек" обозначает ее обрыв.
