Автодолив своими руками почти даром

автодолив безотказный автодолив автодолив дешево автодолив своими руками

  • Авторизуйтесь для ответа в теме
Сообщений в теме: 28

#1 alex_lug

alex_lug

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Алексей
  • Откуда:Валуйки

Отправлено 07 Декабрь 2016 - 20:12

*
Популярное сообщение!

Добрый день моряки и не только.

Много смотрю Барахолку и не понимаю зачем покупать автодоливы по бешеным ценам или городить капельницы и т.д. Есть простейшее решение за 2000р. и 10 мин. свободного времени.

И так начнем.

Реле уровня жидкости RL-SA EKF PROxima - 1560р.

и потребуется 2-3 электрода (я использовал наконечник от удочки углепласт - 50р)



Режем 3 электрода любой длинны которой вам нужна, 1 длиннее всех это будет основной.

Я использую 1 уровневую систему, у меня только 2 электрода так уровень всегда идеальный и минимум колебаний солености.

Соединяем электроды проводами (так как паять не получится, я просто вставил во внутрь и зажал зубочисткой) тут кто как сможет, и подключаем к реле.

С реле подключаем розетку и на нее помпу.

Помпу в емкость с водой и трубкой вывод в самп или аквас у кого как.

Когда оголяется 1 электрод, включается нагрузка на помпу и подается вода пока недостанет до электрода.
Вот и все, и того затраты 1610 и еще провода и мелочи до 2000р.
И такой автоболив работает как часы...



Вот видео как это все работает




Если будет кому интересно, скину фото как на моем минике все работает.
И хватит кормить буржуев, или для тех у кого бюджет не резиновый как у меня.



Извините если плохо описано, писать поэмы это не мое.


  • Мерлин, Pavel Pro, tommy и 3 другим это нравится

#2 Мерлин

Мерлин

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 719
  • Откуда:Воронеж

Отправлено 07 Декабрь 2016 - 20:28

У меня подобный, стоит пару месяцев. нареканий нет.


С уважением, Уколов Евгений.

#3 Sander

Sander

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 728
  • Откуда:Москва

Отправлено 07 Декабрь 2016 - 20:50

Простейшее решение включает 2 транзистора, 1 стаб, 2 поплавка и немного проводов и резисторов, плюс блок питания. Явно дешевле.


  • 163roman это нравится

#4 Zlobni

Zlobni

    Пользователь

  • Пользователи
  • PipPip
  • Cообщений: 52
  • Меня зовут:Павел
  • Откуда:Минск

Отправлено 07 Декабрь 2016 - 20:51

Сбросте фото пожалуйста, вы меня заинтересовали.

#5 Sander

Sander

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 728
  • Откуда:Москва

Отправлено 07 Декабрь 2016 - 20:56

Да ладно, ищите по схеме Василия, bbasil. Ее с 2010 года уж сколько раз приводили.

Я соврал, 1 транзистор. :)



http://seaforum.aqua...ja/#entry245617



#6 alex_lug

alex_lug

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Алексей
  • Откуда:Валуйки

Отправлено 07 Декабрь 2016 - 21:26

Да ладно, ищите по схеме Василия, bbasil. Ее с 2010 года уж сколько раз приводили.

Я соврал, 1 транзистор. :)



http://seaforum.aqua...ja/#entry245617

Я вот допустим не дружу со схемами и транзисторами... тем более если поплавки значит подвержены соли и улиткам... залипают, заедают и т.д..
Так что тут уже на любителя.



#7 Sander

Sander

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 728
  • Откуда:Москва

Отправлено 07 Декабрь 2016 - 21:43

Поплавок, помещенный в баночку с дырочками, не подвержен улиткам и волнению. :)

Вы-же не будет возражать, что 2 транзистора по 20 рублей и 2 поплавка по 250 будут дешевле 2000? Баночки с дырочками бесценны.



#8 alex_lug

alex_lug

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Алексей
  • Откуда:Валуйки

Отправлено 07 Декабрь 2016 - 22:18

конечно не буду, тут уже кто на что горазд. Мне было дешевле и проще мой долив, вам свой на транзисторах...
Я только описал вариант автодолива который имеет простой и надежный принцип и стоит не так как tunze.




#9 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 221
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 08 Декабрь 2016 - 00:06

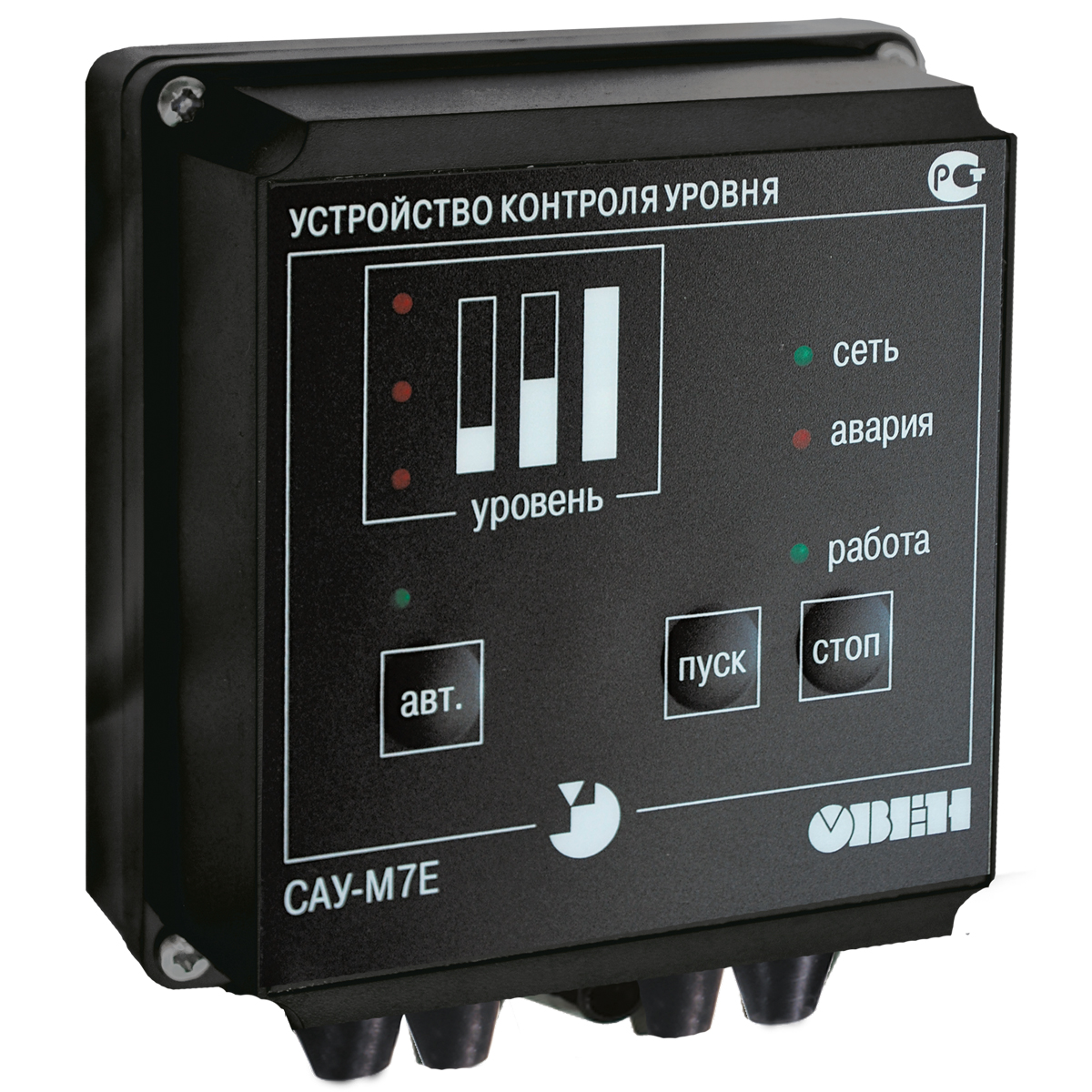

Вот ещё очень достойный девайс: http://www.owen.ru/c...au_m7e/opisanie



Добротно сделан, мощный корпус, прокладки, прорезиненные входы, продуманный крепёж, регулируемая чувствительность и т.д.  Но электроды и т.д. - самому опять-таки колхозить надо.


Мануал: http://www.owen.ru/u...au-m7e_1763.pdf


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#10 dimon_77

dimon_77

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 278
  • Откуда:Москва, Новогиреево

Отправлено 08 Декабрь 2016 - 07:12

Добрый день! А какое напряжение подается с реле уровня на обмотку контактора?

#11 alex_lug

alex_lug

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Алексей
  • Откуда:Валуйки

Отправлено 08 Декабрь 2016 - 09:48

Там нет напряжения.



#12 dimon_77

dimon_77

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 278
  • Откуда:Москва, Новогиреево

Отправлено 08 Декабрь 2016 - 09:51

Контактор насоса включается каким напряжением? С реле уровня формируется сигнал управоения контактором насоса, ввиде сухого контакта?

#13 alex_lug

alex_lug

    Новичок

  • Пользователи
  • Pip
  • Cообщений: 35
  • Меня зовут:Алексей
  • Откуда:Валуйки

Отправлено 08 Декабрь 2016 - 10:00

Может я вас не правильно понимаю, но на видео все подробно показано как работает реле, насос может быть 1 фазный 220 или 3 фазный 380 без разницы....
само реле работает от 220 и тем самым стандартное напряжение на выходе реле 220.



На сами электроды напряжение не подается.



#14 dimon_77

dimon_77

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 278
  • Откуда:Москва, Новогиреево

Отправлено 08 Декабрь 2016 - 10:06

Ясно, спасибо.

#15 Sander

Sander

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 1 728
  • Откуда:Москва

Отправлено 08 Декабрь 2016 - 13:02

Есть еще такая фигня

https://masterkit.ru...removed/1339388



#16 perchikbest

perchikbest

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 8 199
  • Меня зовут:Ирина
  • Откуда:Москва, м. Селигерская

Отправлено 08 Декабрь 2016 - 14:45

ОВЕН -верхний предел относительной влажности воздуха: 80 % при +35 °С и более низких температурах без конденсации влаги
А в тумбе какая влажность?


#17 Berkut48ru

Berkut48ru

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 540
  • Меня зовут:Игорь
  • Откуда:Липецк

Отправлено 08 Декабрь 2016 - 15:00

ОВЕН -верхний предел относительной влажности воздуха: 80 % при +35 °С и более низких температурах без конденсации влаги
А в тумбе какая влажность?

У меня стоит в тумбе 1,5 года, недавно разбирал, менял папловки, намека нет на ржавчину или типа того, прибор хорошо защищен и работает без сбоев!

ОВЕН -верхний предел относительной влажности воздуха: 80 % при +35 °С и более низких температурах без конденсации влаги
А в тумбе какая влажность?



#18 NorkIn

NorkIn

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 989
  • Меня зовут:Алексей
  • Откуда:Москва, САО

Отправлено 09 Декабрь 2016 - 01:14

А еще, никто не отменять автодолив от Сергея (Starcomputer), к нему так же легко приделываются герконовые поплавки и даже бесконтактные датчики.


С уважением, Алексей

90х50х50


#19 Sleepy

Sleepy

    Продвинутый пользователь

  • Администраторы
  • Cообщений: 18 221
  • Меня зовут:Николай
  • Откуда:Москва

Отправлено 09 Декабрь 2016 - 01:29

У меня стоит в тумбе 1,5 года, недавно разбирал, менял папловки, намека нет на ржавчину или типа того, прибор хорошо защищен и работает без сбоев!

Мегазащищенная штука! Корпус закрыт по максимуму просто, практически герметичен. Если есть беспокойство на счет важной среды, то знаю, что ещё лаки специальные защитные для печатных плат бывают на основе акриловой смолы... Можно ещё им обрызгать чтобы совсем "как в танке" быть. :)


С Уважением, Николай.

Я не отвечаю на "аквариумные" вопросы в личке. Пишите на форум, пожалуйста.


#20 lexx8691

lexx8691

    Продвинутый пользователь

  • Пользователи
  • PipPipPip
  • Cообщений: 5 998
  • Меня зовут:Алексей
  • Откуда:Новосибирская обл. р. п. Чаны.

Отправлено 12 Декабрь 2016 - 09:20

Ну если 2000 это даром, то вот и датчики в комплекте.https://ru.aliexpres...9999.316.NZSaDv
